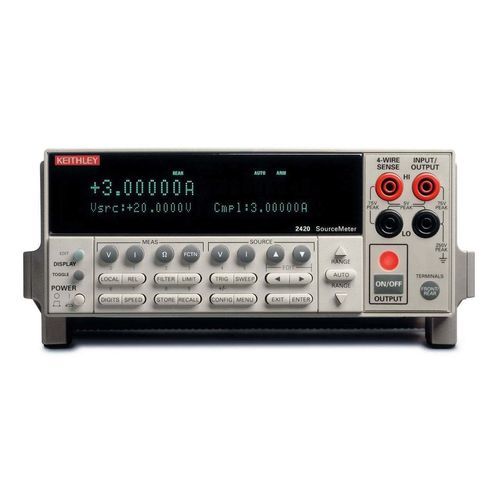

Одноканальный источник-измеритель 2400

GPIBвысокоточный4 квадранта

Обзор
Стандартная серия 2400 от Keithley представляет собой Source Measure Unit (SMU) с четырёхквадрантной источниковой/нагрузочной работой по напряжению и току и измерительными возможностями приборного уровня. Каждое устройство сочетает стабильный DC‑источник и 6½‑разрядный мультиметр с низким шумом, высокой повторяемостью и точным обратным считыванием.

Ключевые особенности

• Точный SMU для I‑V характеризации полупроводников, датчиков и материалов
• Может задавать напряжение или ток и измерять оба параметра одновременно
• Компактная одноканальная конструкция для настольной и стоечной интеграции

Встроенные возможности свипа

• Линейные лестничные свипы
• Логарифмические лестничные свипы
• Пользовательские профили свипа для автоматизированной характеризации

Интеграция со свич‑системами

• Совместима с коммутационными системами Keithley для быстрых многоточечных испытаний
• Типичные применения: полупроводниковые приборы, элементы защиты цепей, оптоэлектронные испытания, ускоренные тесты на стресс

Использование в обучении и лабораториях

• Объединяет функции нескольких приборов для обучения закону Ома и проведению I‑V измерений
• Подходит для университетских лабораторий, аспирантуры и НИР‑рабочих мест

Модели (таблица)
Столбцы: Model / Touchscreen / Channels / Max Current / Max Voltage / Resolution (Current / Voltage) / Power / List Price
2401. — No — 1 — 1 A — 20 V — 1 pA / 100 nV — 20 W — US $6,380
2400 — No — 1 — 1 A — 200 V — 1 pA / 100 nV — 20 W — US $10,000
2410. — No — 1 — 1 A — 1100 V — 1 pA / 100 nV — 20 W — US $18,200

Программное обеспечение и ресурсы
Приложение KickStart позволяет выполнять I‑V характеризацию без программирования и экспортировать результаты. Доступны обновления прошивки, CAD‑модели, подробные спецификации и заметки по применению для интеграции системы.

Технические характеристики

• Максимальная мощностная огибающая (серия): 60 W DC
• Диапазон напряжений (серия): 100 nV — 1100 V
• Диапазон токов (серия): 1 pA — 5 A (в зависимости от модели/опций)
• Разрешающая способность измерений: 1 pA / 100 nV
• Базовая точность: 0,012 % (6,5 разряда)
• Макс. скорость: до 2000 считываний/с в буфер
• Интерфейсы: GPIB, USB, Ethernet (в зависимости от конфигурации)
• Типичные применения: I‑V характеризация, производственные тесты, обучение и НИР
