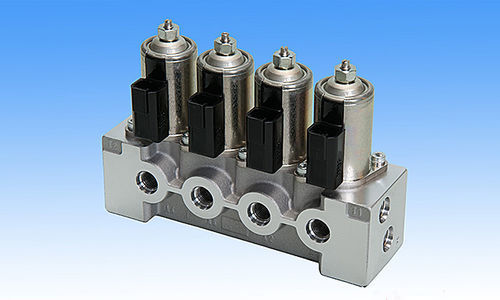

Клапан с картриджем KWE5 series

с электрическим приводомдля контроля расходаиз стали

Обзор
Серия KWE5A/G представляет собой электрические пилотные управляющие клапаны, предназначенные для управления пилотными цепями в дорожных и строительных машинах и промышленных автомобилях, эксплуатируемых на открытом воздухе. Модели KWE5A имеют корпус из алюминия; KWE5G — корпус из стали. Типичные конфигурации включают 1–4 картриджа; другие варианты возможны по запросу.

Особенности

• Простое подключение: картриджные соленоиды оснащены разъемом для быстрого подключения в один приём.
• Компактная установка: доступны различные корпуса для блоков клапанов под установочные ограничения.
• Упрощённая разводка: многие корпуса имеют только один порт P и один порт T.
• Порт раздачи: опциональный порт раздачи может использоваться как источник гидравлической мощности для других цепей.

Технические характеристики (таблица)
Модель: KWE5A (алюминиевый корпус) / KWE5G (стальной корпус)
Макс. давление (порт P): KWE5A 7 MPa; KWE5G 8,8 MPa
Макс. давление (порт A — пропорциональный редукционный клапан): выбирается 2 / 3 / 4 MPa
Макс. давление (порт A — направляющий клапан): KWE5A 7 MPa; KWE5G 8,8 MPa
Макс. давление (порт T): 1 MPa
Макс. расход: пропорциональный редуктор 10 L/min; направляющий клапан 16 L/min
Номинал соленоида — пропорциональный редуктор: 0–0,7 A (DC24V) или 0–1,6 A (DC12V)
Номинал соленоида — направляющий клапан: DC24V или DC12V

Применения

• Экскаваторы
• Колёсные погрузчики
• Экскаваторы-погрузчики
• Гусеничные погрузчики
• Самосвалы
• Гусеничные буровые установки / забойные молоты
• Краны (гусеничные / вездеходные)
• Грузовые краны
• Асфальтоукладчики
• Телескопические погрузчики
• Комбайны
• Опрыскиватели
• Лесное оборудование

Технические данные

• Семейство изделий: серия KWE5 (модели: KWE5A, KWE5G)
• Материал корпуса: KWE5A — алюминий; KWE5G — сталь
• Расположение картриджей: обычно 1–4 картриджа; возможны другие варианты
• Порты: P, A, T (многие корпуса имеют по одному порту P и T)
• Макс. давление (порт P): KWE5A 7 MPa; KWE5G 8,8 MPa
• Макс. давление (порт A — направляющий): KWE5A 7 MPa; KWE5G 8,8 MPa
• Макс. давление (порт A — пропорциональный редуктор): выбирается 2 / 3 / 4 MPa
• Макс. давление (порт T): 1 MPa
• Макс. расход: пропорциональный редуктор 10 L/min; направляющий клапан 16 L/min
• Параметры соленоидов: пропорциональный редуктор 0–0,7 A (DC24V) или 0–1,6 A (DC12V); направляющий клапан доступен в DC24V и DC12V
