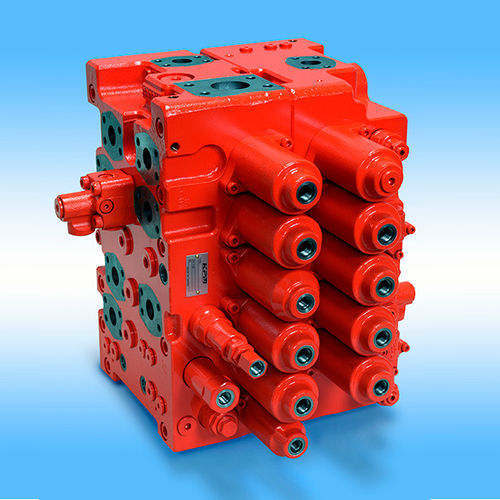

Клапан с контролируемым приводом KMX series

для регулирования расходадля управления приводоммодулируемый

Обзор
Серия KMX представляет собой многоклапанные распределители, разработанные для синхронного управления гидроприводами экскаваторов. Основные и пилотные схемы компактно расположены в одном корпусе. Могут быть реализованы индивидуальные схемы и специальные функции — например прямолинейное движение, приоритет поворота, движение при повышенном давлении, объединение потоков и регенерация — в соответствии с требованиями машины.

Особенности

• Энергоэффективная конструкция с низкими потерями давления и функцией регенерации потока
• Хорошая управляемость: прямолинейное движение, приоритетные схемы, объединение потоков
• Модульная функциональность с возможностью установки дополнительного вспомогательного клапана

Технические характеристики

• Модели: KMX13, KMX15, KMX32, KMX36
• Макс. давление: 34,3 МПа
• Номинальный расход: KMX13 = 180 л/мин; KMX15 = 300 л/мин; KMX32 = 450 л/мин; KMX36 = 550 л/мин
• Специальные схемы/функции: прямолинейное движение, приоритет поворота, движение при повышенном давлении, конвергенция потоков, регенерация

Применения

• Гидравлические экскаваторы
• Гусеничные буровые установки и молоты-установщики свай
• Лесозаготовительная техника

Фокус
Проектирование с использованием CFD (Computational Fluid Dynamics) оптимизирует внутренние масляные каналы для минимизации потерь давления и повышения гидравлической эффективности.

Гидросистема экскаватора
Обычные гидросистемы экскаваторов используют насос с переменным рабочим объемом в системе управления с открытым центром. Электронно управляемые системы с фиксированным рабочим объемом также применяются для оптимизации отдельных функций и обеспечения плавного, точного и энергоэффективного управления.

Технические данные

• Серия: KMX series (KMX13, KMX15, KMX32, KMX36)
• Макс. давление: 34,3 МПа
• Номинальный расход по моделям: KMX13 180 л/мин; KMX15 300 л/мин; KMX32 450 л/мин; KMX36 550 л/мин
• Доступные специальные схемы: прямолинейное движение, приоритет поворота, движение при повышенном давлении, конвергенция потоков, регенерация
• Конструкция: оптимизированные CFD масляные каналы для снижения потерь давления
• Типичные применения: экскаваторы, гусеничные буровые установки / молоты-установщики свай, лесозаготовительная техника
