Ультразвуковая система контроля ECHOGRAPH 1170

для электронной промышленности

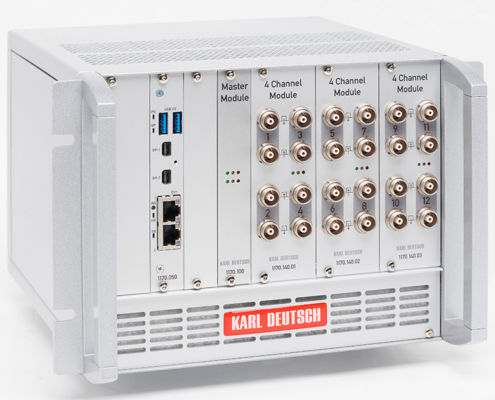

ECHOGRAPH 1170 Basic - это модульный ультразвуковой электронный блок, который размещается в 10″ модульной стойке 4HU. В модульную стойку можно установить главный модуль и до трех ультразвуковых модулей. Каждый ультразвуковой модуль содержит четыре мультиплексированных, индивидуально и независимо настраиваемых канала для TR или одноэлементных датчиков. Максимальная частота повторения импульсов 8 кГц может быть распределена по желанию между четырьмя каналами модуля, в результате чего средняя максимальная частота повторения импульсов составляет 2 кГц. Один из четырех каналов каждого модуля может выполнять измерение одновременно. При использовании нескольких модулей возможна также параллельная работа каналов. Ведущий модуль получает данные от отдельных ультразвуковых каналов, конфигурирует их и управляет тактовой программой. С помощью дополнительного программного обеспечения ECHOVIEW возможны функционально-ориентированные оценки (рутинное тестирование, ленточная диаграмма, C-сканирование). Ключевые факты - Модульная конфигурация до 12 каналов на стойку - Легкий запас запасных частей благодаря аналогичным 4-канальным модулям - 3 перекрывающихся затвора - 2 триггерных затвора для одновременного срабатывания эхосигнала от входа и задней стенки или гибкого измерения толщины стенки BE-BE - Диапазон измерений до 5 м - Возможность мультиплексной и параллельной работы - Аналоговая и цифровая компенсация глубины (TCG) - также с возможностью запуска - Измерение времени с высоким разрешением: измерение толщины стенки с разрешением 0,01 мм и выше - Простая в использовании программа циклов - Автономный ПК в качестве комплексного решения (опция)
