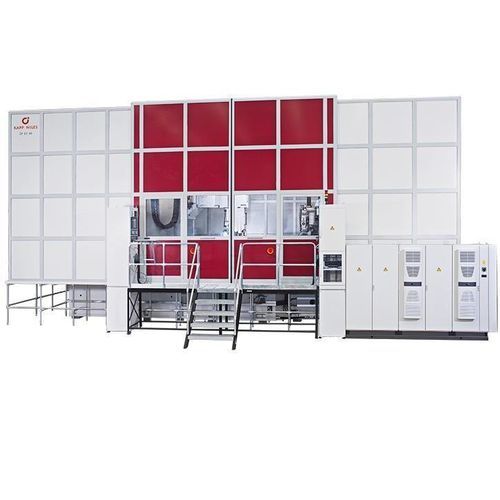

Станок для шлифования с внешним цилиндром ZP E/I

с внутренним цилиндромдля зубчатых передачсо стойкой

Обзор
Конструкция серии ZP E/I основана на двух независимых шлифовальных стойках с общим поворотным столом и общими периферийными узлами. Решение ориентировано на подрядные цеха и мелкосерийное производство, снижая занимаемую площадь и инвестиции по сравнению с двумя отдельными станками и обеспечивая быстрый переход между наружным и внутренним шлифованием зубчатых колёс.

Ключевые особенности

• Переключение между наружной и внутренней обработкой без переналадки
• Две независимые шлифовальные стойки на общем поворотном столе
• Одна периферийная установка (напр. система охлаждающей смазки) для снижения затрат и занимаемой площади
• Доступны варианты с разными поворотными столами и основаниями стоек в серии ZP

Технические данные (ZP E/I 30 / 40 *)
Обозначение модели: ZP E/I 30 / 40 *
Макс. диаметр вершины: 3 000 / 4 000 мм
Макс. длина заготовки: по запросу
Макс. модуль: 50 мм
Макс. ширина зубчатой поверхности: 1 000 (1 500 / 2 000) мм
Диапазон поворота шлифовальной головки: -45° до +120°
* Указанные значения относятся к шлифованию наружных зубчатых колес. Для внутреннего шлифования применяются значения модели ZP I.

Характеристики

• Тип станка: станок для профильного шлифования зубчатых колес (серия ZP E/I)
• Шлифовальные стойки: 2 независимые стойки
• Общий поворотный стол и общие периферийные узлы
• Применимо для наружных зубчатых колес (см. выше); внутреннее шлифование — по значениям ZP I
• Области применения: подрядные цеха, мелкосерийное производство, прототипы
• Опции: варианты поворотных столов и оснований стоек
