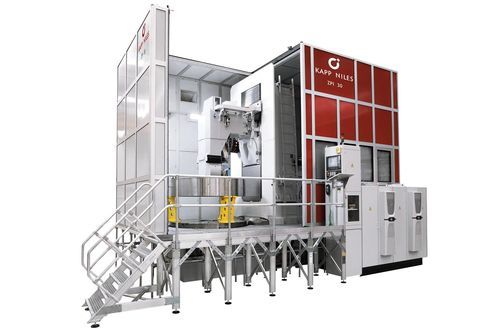

Станок для шлифования с внутренним цилиндром ZPI

для зубчатых передачдля крупногабаритных деталейЧПУ

Описание продукта
Серия ZPI представляет собой профильный шлифовальный станок, предназначенный для шлифования высокоточных внутренних зубчатых колес крупного модуля. Станок разработан для задач серийного производства, например в ветроэнергетике, где требуются повышенная жёсткость и шлифовальная мощность. Применена тяжёлая внутренняя шлифовальная установка с усиленной опорой шлифовальной шпиндели для обеспечения стабильности процесса. Измерительное устройство стационарно интегрировано в шлифовальную головку для минимизации времени наладки и повышения повторяемости производства.

Ключевые характеристики

• Шлифование внутренних зубчатых колёс
• Компенсация биения для контроля соосности
• Шлифовальная головка с двумя шпинделями и приладчиком

Технические данные (таблица)
ZPI 30 / 40
макс. диаметр детали: 3 000 / 4 000 мм
макс. диаметр делительного круга: 2 500 / 3 000 мм
макс. модуль: 40 (45) / 45 мм
макс. ширина зуба: 1 000 мм
диапазон поворота шлифовальной головки: ±35°

Характеристики / спецификации

• Модель / серия: ZPI
• Макс. диаметр детали (ZPI 30 / 40): 3 000 / 4 000 мм
• Макс. диаметр делительного круга (ZPI 30 / 40): 2 500 / 3 000 мм
• Макс. модуль (ZPI 30 / 40): 40 (45) / 45 мм
• Макс. ширина зуба: 1 000 мм
• Диапазон поворота головки: ±35°
• Применение: профильное шлифование высокоточных внутренних зубчатых колес, серийное производство (напр. ветроэнергетика)
• Тяжёлая внутренняя шлифовальная установка с упором на жёсткость опоры шпинделя
• Измерительное устройство стационарно интегрировано в шлифовальную головку для сокращения времени наладки
