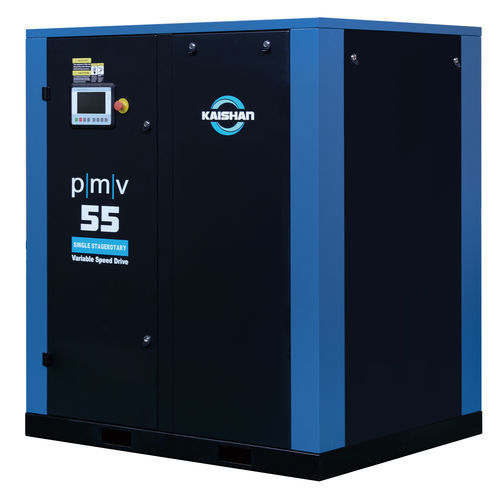

Винтовой компрессор PMV

ротационныйвоздушныйэлектрический

1. Сфера применения • Настоящая спецификация предназначена для винтовых воздушных компрессоров серии PMV с прямым приводом, масляной смазкой, одноступенчатых, с воздушным охлаждением и регулируемой скоростью вращения. • Производитель компрессора должен иметь сертификаты соответствия стандартам качества ISO 9001 / 9002 и экологическим стандартам ISO 14001. • Компрессор должен соответствовать требованиям безопасности машин в соответствии с Директивой 2006/42/EC. (Для европейского рынка) • Компрессор должен соответствовать требованиям к оборудованию, работающему под давлением, в соответствии с Директивой 2014/68/EU. (Для европейского рынка) • Агрегаты должны изготавливаться в соответствии с настоящей спецификацией. o Приводной двигатель: 15/22/37/55 кВт o Выходное соединение: наружная резьба по стандарту ISO o Напряжение: 380, 400 или 415 В / 3 фазы / 50 Гц o Номинальное рабочее давление: 6–10 бар o Температура окружающей среды: 0–45 °C o Высота над уровнем моря: 0–1000 м 2. Особенности: • Высокая энергоэффективность и низкая стоимость владения: o Энергоэффективная одноступенчатая конструкция SKY o Высококачественные (9) подшипники SKF для максимальной надёжности • Конструкция с регулируемой скоростью, обеспечивающая стабильное давление на выходе за счёт регулирования скорости вращения двигателя в зависимости от давления на выходе компрессора. • Функция управления пуском/остановкой, обеспечивающая автоматическую остановку компрессора по мере необходимости в периоды низкого спроса. • Нормально открытый впускной клапан для быстрого наращивания давления. • Полностью закрытый масляно-охлаждаемый главный двигатель с классом изоляции F и сверхвысоким коэффициентом полезного действия IE4. • Главный двигатель постоянного магнита. • Главный двигатель и компрессорный блок сконструированы с общим валом в конфигурации с прямым приводом и фланцевым соединением, полностью закрытой для предотвращения попадания грязи и пыли. • Высококачественный синхронный преобразователь частоты управления производства Kaishan. • Увеличенные охладители (воздушный и масляный), рассчитанные на работу в условиях высокой температуры окружающей среды. • Акустический кожух с полным порошковым покрытием и откидными дверцами, обеспечивающими легкий доступ к элементам, требующим технического обслуживания. • Огнестойкая пенопластовая накладка на акустическом кожухе для снижения уровня шума. • Высокопрочный впускной фильтр для очистки сжатого воздуха. • Гибкие трубопроводы из нержавеющей стали в воздушном контуре для повышения надёжности и снижения вибрации. • Оснащён алюминиевым маслоохладителем и доохладителем с воздушным охлаждением. • Осевые вентиляторы, приводимые в действие полностью закрытыми двигателями с вентиляторным охлаждением. • Трехступенчатая система сепарации масла для обеспечения низкого уровня переноса масла. • Заводская заправка высококачественным синтетическим смазочным маслом «kerry-8#» типа PAO/POE, рассчитанным на 4 000 часов эксплуатации • Многофункциональный интеллектуальный контроллер: o Управление как с помощью сенсорного экрана, так и кнопок o Точное управление технологическим процессом: загрузка, разгрузка и регулирование скорости o Мониторинг работы и состояния воздушного компрессора o Обеспечивает мониторинг безопасности, защиту и оповещения о необходимости обслуживания o Встроенные сетевые возможности и внешний мониторинг o Настраиваемые рабочие режимы и запланированные задачи • Система управления должна обеспечивать мониторинг следующих параметров: o Давление нагнетаемого воздуха o Температура на выходе элемента o Состояние компрессора o Состояние перегрузки двигателя o Наработка в режиме нагрузки o Наработка по времени o Потребление энергии • Функции защиты компрессора должны включать: o Аварийная остановка o Высокая температура нагнетаемого воздуха o Высокое давление нагнетаемого воздуха o Перегрузка двигателя o Предупреждения о необходимости технического обслуживания o Засорение масляного фильтра 3. Дополнительные функции • Встроенный предварительный фильтр • Масло пищевого качества
