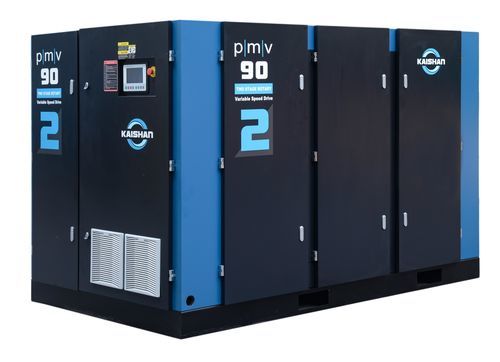

Винтовой компрессор PMV2

ротационныйвоздушныйпневматический

1. Область применения • Настоящая спецификация относится к винтовому воздушному компрессору серии PMV-2 с прямым приводом, масляной смазкой, двухступенчатой линейной конструкцией, гибким выпускным отверстием и воздушным охлаждением, с регулируемой скоростью вращения. • Производитель компрессора должен иметь сертификаты соответствия стандартам качества ISO 9001 / 9002 и экологическим стандартам ISO 14001. • Компрессор должен соответствовать требованиям безопасности машин в соответствии с Директивой 2006/42/EC. (Для европейского рынка) • Компрессор должен соответствовать требованиям к оборудованию, работающему под давлением, в соответствии с Директивой 2014/68/ЕС. (Для европейского рынка) • Агрегаты должны изготавливаться в соответствии с настоящей спецификацией. o Приводной двигатель: 90/110/132/160/200/250/315 кВт o Соединение: фланец стандарта ISO o Напряжение: 380, 400 или 415 В / 3 фазы / 50 Гц o Номинальное рабочее давление: 6–10 бар o Температура окружающей среды: 0–45 °C o Высота над уровнем моря: 0–1000 м 2. Особенности: • Максимальная энергоэффективность эксплуатации: o Энергоэффективная двухступенчатая конструкция SKY2 o Подшипники SKF премиум-класса для максимальной надёжности o Межступенчатое механическое перемешивание для обеспечения практически изотермического сжатия o Гибкий выпускной патрубок позволяет автоматически регулировать степень сжатия в зависимости от давления на выходе • Оснащен алюминиевым маслоохладителем с воздушным охлаждением и доохладителем. • Вертикальные охладители, установленные с одной стороны, обеспечивают лучший охлаждающий эффект за счет разделения горячей и холодной зон. • Осевые вентиляторы приводятся в действие полностью закрытыми, вентиляторно-охлаждаемыми 6-полюсными двигателями с низким уровнем шума и длительным сроком службы. • Конструкция с регулируемой скоростью позволяет поддерживать стабильное давление на выходе за счёт регулировки скорости вращения двигателя в зависимости от давления на выходе компрессора. • Система управления пуском/остановкой обеспечивает автоматическую остановку компрессора по мере необходимости в периоды низкого спроса. • Термоклапан в сочетании с системой управления вентилятором с регулируемой скоростью поддерживает стабильную температуру масла в заданном диапазоне. • Нормально закрытый впускной клапан обеспечивает безопасность системы. • Главный двигатель — тип с постоянными магнитами. • Высококачественный синхронный преобразователь частоты управления производства Kaishan. • Увеличенный маслоохладитель, рассчитанный на работу в условиях высокой температуры окружающей среды. • Акустический кожух с полным порошковым покрытием и откидными дверцами, обеспечивающими легкий доступ к элементам, требующим технического обслуживания. • Огнестойкая пенопластовая накладка на акустическом кожухе для снижения уровня шума. • Высокопрочный впускной фильтр для очистки сжатого воздуха. • Гибкие трубопроводы из нержавеющей стали в воздушном контуре для повышения надежности и снижения вибрации. • Трехступенчатая сепарация масла для обеспечения низкого уровня переноса масла (< 3 мг/м³). • Увеличенный отдельный резервуар для снижения перепада давления и обеспечения работы при более низком давлении нагнетания. • Болт подъемника и подъемная крышка сепараторного резервуара для удобного и быстрого обслуживания. • Удобный доступ ко всем деталям, требующим обслуживания. • Заводская заправка высококачественным синтетическим смазочным маслом «kerry-10#» типа PAO/POE, рассчитанным на 8 000 часов эксплуатации • Полнофункциональный интеллектуальный контроллер: o Сенсорный экран Kaishan KAC7070 o Точное управление технологическим процессом: нагрузка, разгрузка и регулирование скорости o Мониторинг работы и состояния воздушного компрессора o Обеспечение контроля безопасности, защиты и оповещений о необходимости технического обслуживания o Встроенные сетевые возможности и внешний мониторинг o Настраиваемые режимы работы и запланированные задачи • Система управления должна иметь возможность контролировать следующие параметры: o Давление нагнетаемого воздуха o Температура на выходе воздушного блока o Температура на выходе элемента сепаратора воздуха/масла o Состояние компрессора o Состояние входной мощности o Состояние перегрузки двигателя o Состояние перегрузки двигателя охлаждающего вентилятора o Состояние привода двигателя o Наработка под нагрузкой o Наработка o Потребление энергии • Защитные функции компрессора должны включать: o Аварийную остановку o Высокую температуру нагнетаемого воздуха o Высокое давление нагнетаемого воздуха o Превышение тока в двигателе o Предупреждения о необходимости технического обслуживания o Засорение масляного фильтра o Засорение воздушного фильтра o Возгорание элемента сепаратора воздуха/масла o Нарушение последовательности фаз o Защиту от выхода фазы из строя 3. Дополнительные функции • Варианты рабочего напряжения (380 В/50 Гц, 380 В/60 Гц, 460 В/60 Гц) • Встроенный предварительный фильтр • Водяное охлаждение • Регулировка скорости вращения вентилятора • Внешняя система рекуперации тепла • Автоматический автоматический выключатель (только для конфигурации 400/3/50) • Масло пищевого качества • Комплект для работы при низких температурах окружающей среды • Автоматическая смазка двигателя • Без послеохладителя
