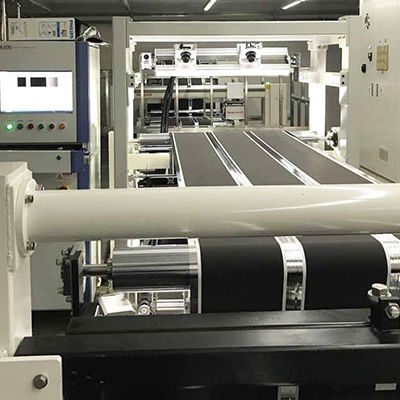

Система обнаружения CCD

линейная

Аннотация: Система обнаружения несоосности плоскостей A и B использует принцип получения изображения с помощью камеры линейного массива для онлайн обнаружения ширины пленки покрытия поверхности A/B, ширины AT9 и ширины бокового смещения поверхности A/B AT9 в процессе непрерывного нанесения покрытия. В соответствии с различной шириной измеряемого материала и точностью обнаружения, для измерения ширины выбирается одна или несколько ПЗС-матриц, а ПЗС-камера линейного массива используется в качестве датчика для одновременного измерения двух краевых положений материала для получения цифрового сигнала. Вычислите сигнал края путем обработки для получения ширины материала и передайте его пользователю; H: В соответствии с шириной обнаружения и точностью конструкции и увеличением расстояния от нижней поверхности материала до поверхности источника света, материал H1 может быть обнаружен двумя камерами с особенно большой шириной. W: проектирование в соответствии с максимальной шириной материала AB и резервирование запаса обнаружения J. Мертвая зона W между двумя камерами имеет фиксированное значение Как показано на рисунке ткани, в процессе резки рулонного материала, материал будет отклоняться влево и вправо, когда материал попадает в щель из-за таких факторов, как натяжение оборудования, точность установки, форма материала и другие переменные, и в итоге материал имеет ошибку ширины. Снижает стабильность размеров материала. KADO разрабатывает надежную систему DF Web guiding systems framework для контроля положения материала, поступающего на станцию резки в режиме реального времени. slitting CCD измеряет ширину материала и передает отклонение ширины в систему Web guiding systems для коррекции положения подачи материала.
