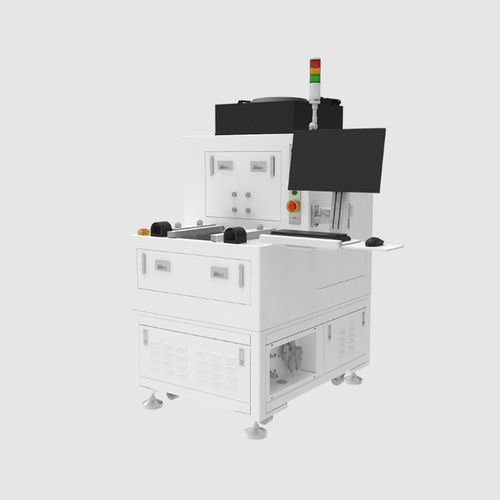

Оптический прибор для контроля TWE Tester

промышленныйдля электронной промышленностиавтоматизированный

Наименование продукта TWE Tester (JPT)

Обзор Тестер модулей JPT TWE Tester предназначен для проверки лазерных модулей и высокоточных автоматизированных оптических систем инспекции. Обеспечивает решение задач тестирования от НИОКР до контроля качества при массовом производстве.

Категория Intelligent Equipments / Module Tester

Применение

• Тестирование и характеристика лазерных модулей
• Высокоточная автоматизированная оптическая инспекция
• Валидация в НИОКР и контроль качества в производственной линии

Ключевые особенности

• Измерение волнового фронта на основе датчика Shack–Hartmann
• Высокое разрешение фазы (<4 nm RMS) и абсолютная точность (~10 nm RMS)
• Спектральный диапазон для широкополосных тестов (400–1100 nm)
• Модульная компактная конструкция с системой быстрозаменяемых держателей для разных деталей
• Бесконтактная высокоскоростная съёмка с высокой повторяемостью и обработкой в реальном времени
• Переключение между диапазонами и формирование настраиваемых отчётов через встроенное ПО

Технические характеристики

• Диапазон длин волн: 400-1100 nm
• Измерительная апертура: 5.02 mm × 3.75 mm
• Разрешение в фазовом пространстве: 27.6 μm – 77.28 μm (в зависимости от расширителя пучка)
• Фазовое разрешение: <4 nm RMS
• Абсолютная точность: 10 nm RMS
• Частота съёмки: 60 fps
• Обработка в реальном времени: 10 fps (полное разрешение)
• Интерфейс: гигабитный Ethernet
• Масса локального/компонентного узла: ~400 g
• Масса установки: 1000 kg
• Режим загрузки: ручная загрузка/разгрузка; ручная каретка с системой быстрозаменяемых держателей
• Питание: AC 220 V, 50 Hz; Потребляемая мощность: 1.5 KW; Номинальный ток: 6.8 A
• Подача воздуха: φ10; 0.5–0.7 MPa
• Габаритные размеры: 910 mm × 12500 mm × 2040 mm

Сценарии применения

• Оценка качества изображения и аберраций оптических компонентов для потребительской электроники
• Производственные испытания и контроль качества плоских и линзовых оптических деталей
• Мультиполосная оптическая характеристика и формирование индивидуальных отчётов

Справка

• Бренд: JPT
• Продукт: TWE Tester
• Семейство продуктов: Module Tester
