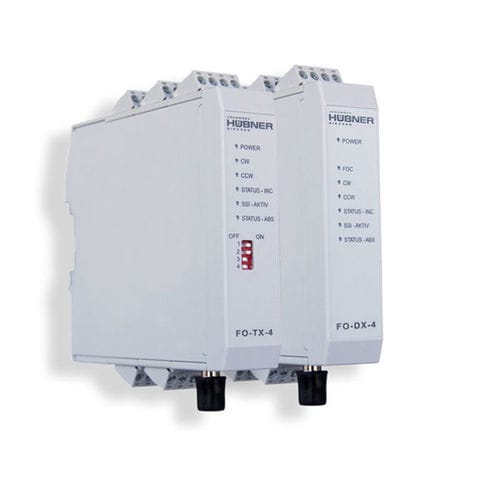

Преобразователь сигнала импульс FO series

оптоэлектронныйSSIцифровой

Наборы модулей (передатчик / декодер) для передачи сигналов энкодеров: абсолютных (SSI) и/или инкрементных (HTL или TTL) Чрезвычайно быстрая, высокоточная и свободная от помех передача сигналов по оптоволокну на расстояние до 1000 м Подходит для стандартных приводов и высокодинамичных систем управления приводами, например, для коммутации двигателей Только одно оптическое волокно для всех данных Встроенный контроль обрыва кабеля и состояния Описание В тяжелой промышленности сигналы абсолютных и инкрементальных энкодеров часто приходится передавать на большие расстояния. Обычно это делается по медным кабелям. Воздействие электромагнитных помех может сильно ухудшить качество сигнала. С помощью комплектов оптоволоконных модулей FO-TX / FO-DX, состоящих из оптоволоконного передатчика и оптоволоконного декодера, сигналы энкодера можно передавать на большие расстояния без помех. Преимущества комплектов модулей FO Быстрая передача сигнала без помех Абсолютное разрешение: от 12 до максимум 30 бит Частотные диапазоны: инкрементный до максимум 1 МГц, SSI до максимум 3,67 МГц Только один волоконно-оптический кабель 50 / 125 мкм или 62,5 / 125 мкм для всех сигналов Встроенный контроль обрыва кабеля Диапазон до 1000 м Технические данные Применение Реализуйте тракт передачи ВОК (1 кабель ВОК) для очень быстрых и динамичных процессов управления (абсолютного / инкрементального) Напряжение питания 12-30 В ПОСТОЯННОГО ТОКА Корпус Электронный корпус для стандартных монтажных шин Размеры 25 x 122 x 117 мм Электрическое подключение Клеммные колодки и разъем FOC на внешней стороне модуля Диапазон температур устройства -от 20 °C до +70 °C Параметры устройства / Функция Постоянное время обработки сигнала <1 мкс (от входа передатчика до выхода декодера) Очень высокая частота дискретизации; джиттер инкрементального сигнала <15 нс
