Преобразователь сигнала для оптоволокна LWL series

импульсоптоэлектронныйцифровой

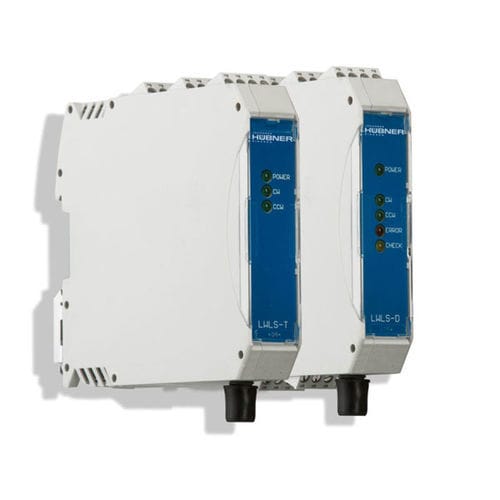

Комплект модулей (передатчик / декодер) для передачи сигналов энкодера: инкрементных (HTL или TTL) до 100 кГц Быстрая, высокоточная и свободная от помех передача сигналов по оптоволокну на расстояние до 1 000 м Опции: контроль обрыва оптоволоконного кабеля, гальванически развязанные выходные блоки, литой алюминиевый корпус для наружного применения (IP65) Описание Наборы оптоволоконных модулей используются при необходимости передачи инкрементальных сигналов на большие расстояния без помех. Модуль передатчика преобразует электрические сигналы инкрементного энкодера в оптические сигналы и передает их на модуль декодера в распределительном щите по оптоволоконному кабелю. Наборы модулей FO надежно обеспечивают высокое качество данных и частоту передачи данных до 100 кГц, даже при большой длине кабеля и влиянии ЭМС. Входные и выходные сигналы могут быть в формате HTL или TTL. Опционально доступны оптоволоконный контроль обрыва кабеля и гальванически изолированные выходные блоки для повышения безопасности системы. Для использования вне помещений имеется литой алюминиевый корпус (IP65). Применение для поворотных энкодеров со встроенным оптоволоконным передатчиком Если поворотный энкодер оснащен встроенным передатчиком FO, он подключается к внешнему модулю декодера FO в распределительном щите напрямую через оптическое волокно. В этом случае внешний модуль передатчика FO не требуется. Технические данные Применение Реализовать тракт передачи ВОК (инкрементный) Напряжение питания 12-30 В ПОСТОЯННОГО ТОКА Сигнальный вход Передатчик LWLS-T (распределительный щит) uad LWL-T (корпус для наружного применения): Инкрементные: 0°, 90°, N, STATUS; каждый с инвертированными сигналами Уровень сигнала: HTL или TTL (RS 422A) Сигнальный выход Декодер LWLS-D / LWLS-Di:
