Поворотное соединение для воды

для масладля сжатого воздухавысокое давление

Обзор продукта

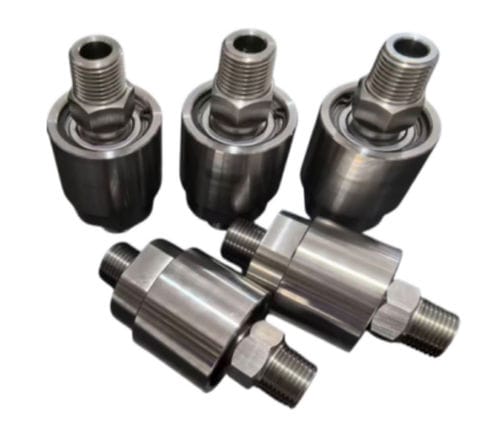

Наш пневматический поворотный узел 1/2" NPT из нержавеющей стали с возможностью поворота на 360° разработан для непрерывных вращающихся применений, где критичны надёжная передача среды и отсутствие утечек. Корпус полностью из нержавеющей стали и прецизионно сбалансированное полностью закрытое механическое уплотнение обеспечивают стабильную работу в системах сжатого воздуха, мойках высокого давления, автоматических барабанах для шлангов и намоточных станках.

Конструкция
Компактный внешний диаметр 49 мм для установки в ограниченном пространстве. Полностью закрытая структура уплотнения предотвращает внешнее загрязнение; сбалансированная конструкция минимизирует трение и нагрев при высокоскоростном вращении.

Ключевые параметры

• Соединение: 1/2" NPT (внешний диаметр: 49 мм)
• Макс. рабочее давление: ≤ 10 Bar
• Макс. скорость вращения: ≤ 2000 об/мин
• Макс. температура среды: ≤ 100°C
• Совместимая среда: сжатый воздух (также подходит для чистой воды и лёгких масел)
• Материал корпуса: цельная конструкция из нержавеющей стали
• Конструкция уплотнения: прецизионно сбалансированное полностью закрытое механическое уплотнение

Сферы применения

• Мойки автомобилей высокого давления и струйные очистители — соединяет фиксированное подведение воздуха/воды с вращающейся платформой распыления, предотвращая спутывание шлангов во время работы.
• Автоматические барабаны для шлангов и намоточные машины — обеспечивает плавную подачу и сматывание шлангов без повреждений от скручивания.
• Пневматические управляющие системы — передаёт сжатый воздух от стационарных линий к вращающимся приводам, цилиндрам и инструментам.
• Промышленная автоматизация — оптимально для поворотных столов, индексных столов и роботизированных манипуляторов, требующих непрерывного подвоза среды.
• Передача лёгких жидкостей — подходит для передачи чистой воды или лёгких масел при низком и среднем давлении (≤ 10 Bar).

Ключевые преимущества (для покупателя)

• Устраняет скручивание и заломы шланга благодаря свободному вращению на 360°, продлевая срок службы шланга и предотвращая отказ из-за скручивания.
• Отсутствие утечек и низкие требования к обслуживанию благодаря сбалансированному механическому уплотнению, которое поддерживает постоянное контактное давление на уплотнительных поверхностях.
• Антикоррозийная конструкция из цельной нержавеющей стали для суровых/наружных условий.
• Тихая, плавная и эффективная работа благодаря оптимизированным внутренним потоковым каналам и прецизионным подшипникам.
• Стандартная совместимость 1/2" NPT для лёгкой интеграции в распространённые пневмосистемы.
• Компактная конструкция с внешним диаметром 49 мм для установки в условиях ограниченного пространства.

Характеристики / Технические спецификации

• Тип соединения: 1/2" NPT
• Внешний диаметр: 49 мм
• Максимальное рабочее давление: ≤ 10 Bar
• Максимальная скорость вращения: ≤ 2000 об/мин
• Максимальная температура среды: ≤ 100°C
• Совместимые среды: сжатый воздух, чистая вода, лёгкое масло
• Материал корпуса: цельная нержавеющая сталь
• Уплотнение: прецизионно сбалансированное полностью закрытое механическое уплотнение
• Предназначенные применения: барабаны для шлангов, мойки автомобилей, пневмосистемы управления, индексные столы, намоточные устройства
