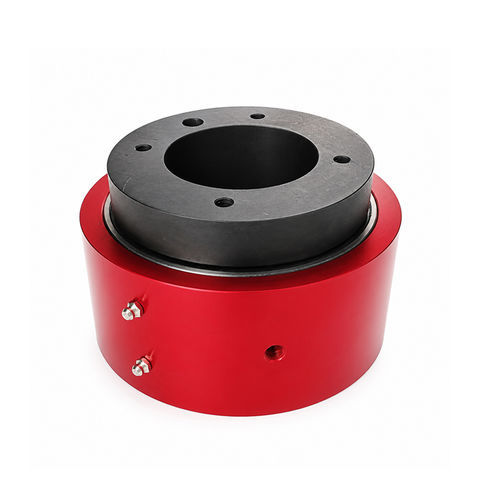

Поворотное соединение для газа LHK078-4Q

для воздухадля сжатого воздуха4 прохода

Краткое описание
Поворотный соединитель LHK078-4Q оснащён композитным PTFE‑уплотнением с нулевой перекрёстной утечкой, четырьмя независимыми воздушными каналами, максимальной скоростью вращения 200 об/мин и максимальным рабочим давлением 2 МПа. Корпус анодированный алюминий, ротор из закалённой стали; рассчитан для газовых сред до 100°C и предназначен для промышленного оборудования для намотки и размотки.

Ключевые преимущества уплотнения
LHK078-4Q использует пружинно-энергетическую композитную PTFE‑систему уплотнений, обеспечивающую нулевую перекрёстную утечку газа и ультранизкое трение при вращении. Встроенная упругая пружина постоянно прижимает PTFE‑кольца, поддерживая плотный контакт между неподвижным корпусом и вращающимся ротором при длительной эксплуатации. Четыре полностью изолированных воздушных канала разделены многослойными композитными уплотнениями, предотвращающими взаимное смешение или помехи сигналов давления.
PTFE обладает чрезвычайно низким коэффициентом трения, что снижает сопротивление вращению и нагрузку на приводной двигатель. Уплотнения устойчивы к размягчению и деформации и сохраняют эластичность при температурах до 100°C. Уплотнительные узлы предварительно собраны и протестированы в условиях без пыли; каждая единица проходит проверку герметичности перед отгрузкой для гарантии нулевой утечки.

Премиальные материалы и прецизионная обработка
Все конструкционные элементы изготовлены из высокопрочных износостойких металлов с контролируемой обработкой поверхности для продления срока службы и повышения адаптивности к условиям эксплуатации.

• Ротор (вал): сталь 12L14, термообработка до 56–62 Rc, покрытие чёрным оксидом для износо- и коррозионной стойкости; снижает абразию поверхности вала и предотвращает увеличение зазоров при длительной циклической ротации.
• Корпус: авиационный алюминиевый сплав 6061‑T6, красное жёсткое анодирование Type 2 Class 2 для повышения стойкости к царапинам, окислению и коррозии при компактной лёгкой конструкции.

Внутренние каналы обработки выполняются на прецизионных CNC‑токарных станках, обеспечивающих гладкие беззаусеничные поверхности для уменьшения сопротивления потоку газа и потерь давления. Детали проходят снятие заусенцев, ультразвуковую очистку и проверку по допускам перед сборкой, что обеспечивает точность посадки, стабильное вращение и низкий уровень шума.

Полный набор стандартных технических параметров
Модель: LHK078-4Q. Четыре независимых раздельных воздушных канала. Стандартная резьба порта: 1/4" NPT. Применимая среда: чистый сжатый газ, некоррозионный промышленный воздух. Макс. скорость вращения: ≤200 об/мин. Макс. рабочее давление: ≤2 МПа. Допустимый диапазон рабочих температур: от окружающей до 100°C. Обработка поверхности: красное анодирование Type 2 Class 2 корпуса из алюминия, ротор из закалённой стали с чёрным оксидом. Крепление: стандартное фланцевое крепление. Параметры соответствуют средне‑ и низкоскоростным линиям намотки и распространённым пневматическим системам управления натяжением для оборудования обработки рулонов.

Стабильная работа при круглосуточном интенсивном производстве
Оптимизированная внутренняя конструкция подшипников и сопряжений обеспечивает плавный ход с минимальным крутящим моментом трения, без заеданий и резких посторонних шумов при длительной вибрации. Компактная интегрированная конструкция предотвращает ослабление креплений из‑за механической вибрации, а внутренняя конструкция уплотнений выдерживает частые чередующиеся вращения намоточных и размоточных роликов. Конструкция предназначена для круглосуточной циклической эксплуатации; композитная PTFE‑уплотнительная система увеличивает ресурс при непрерывной работе и снижает частоту обслуживания.

Широкая область применения для машин намотки и размотки
Этот 4‑канальный пневматический поворотный соединитель разработан для roll‑to‑roll оборудования в различных отраслях:

• Обработка пленки: оптические пленки, защитные пленки, пластиковые упаковочные пленки для намотки и резки (независимое управление натяжением пленки, корректировка кромки, зажим ролика, вспомогательные пневмоцилиндры).
• Текстильная промышленность: машины намотки нитей, размоточные ролики тканей, оборудование для резки и перемотки для равномерного контроля натяжения.
• Новая энергетика — литиевые батареи: машины намотки электродов для литий‑ионных батарей, подача воздуха для зажима элементов, регулировки натяжения намотки и притирания роликов.
• Упаковка и ленты: машины намотки клейкой ленты, резка и перемотка бумажных рулонов для линий гибких рулонных материалов.

Кастомизация и обслуживание
Доступны опции резьбы портов (NPT, G, PT), индивидуальные размеры фланцев и шаг отверстий, специальные материалы уплотнений для высоких температур или химической стойкости и изменённые компоновки каналов. Стандартизированные заменяемые уплотняющие элементы позволяют быстро разбирать и заменять запасные уплотнения без замены всего соединителя, что снижает время простоя и повышает эффективность производства.

Технические характеристики

• Номер модели: LHK078-4Q
• Количество воздушных каналов: 4 независимых раздельных канала
• Тип уплотнения: пружинно-энергосберегающая композитная PTFE‑система (нулевая перекрёстная утечка)
• Стандартная резьба порта: 1/4" NPT
• Применимая среда: чистый сжатый газ, некоррозионный промышленный воздух
• Макс. скорость вращения: ≤200 об/мин
• Макс. рабочее давление: ≤2 МПа
• Температура эксплуатации: до 100°C
• Материал и обработка ротора: 12L14 сталь, термообработка 56–62 Rc, чёрный оксид
• Материал и обработка корпуса: 6061‑T6 алюминий, жёсткое анодирование красного цвета Type 2 Class 2
• Внутренняя обработка: CNC прецизионные токарные станки, удаление заусенцев, ультразвуковая очистка, проверка размерных допусков
• Крепление: стандартное фланцевое крепление
