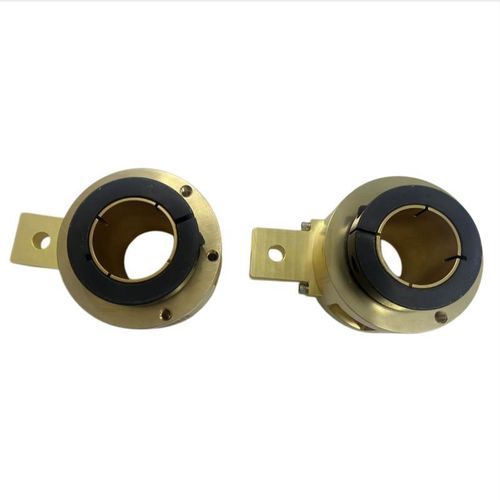

Вращающийся коллектор с проходящим валом DHK050

с проходом в центредля роботадля сварочных работ

Краткое описание:
DHK050-1-450A сквозной токосъёмник высокой мощности для питания сварочных роботов.

Обзор продукта:
Этот прочный сквозной токосъёмник с внутренним отверстием 50 мм предназначен для вращающейся передачи мощности в автоматизированных системах сварочных роботов. Одноканальная схема поддерживает 450 A непрерывного тока для 360° вращения без скручивания кабелей и прерываний питания, вызываемых повторяющимися движениями рукояти. Корпус выполнен из меди H62 и оснащён усиленным стальным фиксирующим кольцом для виброустойчивого крепления. Контакты из драгоценных металлов обеспечивают изменение динамического сопротивления < 10 mΩ для стабилизации выходной мощности. Номинально до 6 rpm, степень защиты IP51, подходит для типичных условий сварочных цехов. Поддерживаются конструктивные и монтажные модификации для соответствия специфическим условиям установки.

Ключевые конкурентные преимущества:

• 1. Стабильная подача тока 450 A
  Одноканальная конфигурация совместима с AC и DC сварочными источниками и снижает колебания дуги при непрерывной сварке.
• 2. Стальное фиксирующее кольцо для виброустойчивого монтажа
  Усиленное стальное кольцо обеспечивает сильный зажим, предотвращая смещение и неплотные контакты при длительной низкоскоростной работе.
• 3. Система контактов из благородных металлов с низкой дрейфовостью
  Контакты устойчивы к эрозии дугой и окислению, поддерживая минимальную дрейфовость сопротивления в длительных циклах.
• 4. Корпус из меди H62 для эффективного отвода тепла
  Медь H62 обеспечивает высокую электрическую проводимость и теплопроводность, предотвращая перегрев при продолжительных высоких нагрузках по току.
• 5. Устойчивость к промышленным условиям
  Рабочий диапазон температур от -30°C до +80°C, влажность окружающей среды < 70% RH; IP51 против тонкой пыли и лёгких брызг; оценка 6 rpm для низкоскоростных позиционеров сварки.
• 6. Просторное сквозное отверстие 50 мм
  Увеличенный центральный просвет упрощает прокладку кабелей и трубопроводов внутри роботов и облегчает монтаж на месте.

Типичные области применения:

• Основная подача питания для шарниров многоосных сварочных роботов
• Передача мощности для низкоскоростных вращающихся позиционеров сварки
• Ротационное питание вращающихся приспособлений на автоматизированных сварочных линиях
• Подключение питания на поворотных столах и манипуляторах в тяжёлых сварочных агрегатах

Заводское качество и настройка:
Каждый токосъёмник проходит циклические испытания под нагрузкой, проверки динамического сопротивления, испытания диэлектрической прочности и проверки долговечности при вращении перед отгрузкой. Доступны варианты настройки размеров фиксирующего кольца, расположения монтажных отверстий и усиления уплотнений для более жёстких условий эксплуатации.

Технические характеристики:

• Модель: DHK050
• Отверстие (внутренний диаметр): 50 мм
• Каналы: 1
• Номинальный ток: 450 A
• Совместимость по напряжению: 0~380 V AC/DC
• Материал корпуса: медь H62
• Фиксирующее кольцо: усиленное стальное кольцо (виброустойчивое)
• Тип контактов: контакты из благородных металлов
• Изменение динамического сопротивления: < 10 mΩ
• Максимальная скорость вращения: 6 rpm (низкая скорость)
• Степень защиты: IP51
• Диапазон рабочих температур: -30°C до +80°C
• Максимальная влажность: < 70% RH
• Типичные применения: руки сварочных роботов, позиционеры сварки, вращающиеся приспособления, поворотные столы для сварочных манипуляторов
• Кастомизация: поддерживаются изменения конструкции и расположения крепежа
