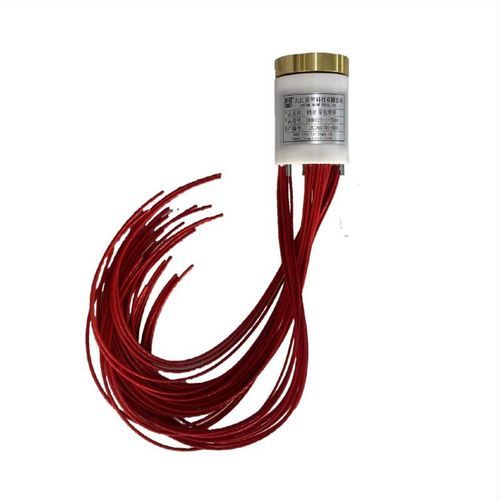

Вращающийся коллектор с проходом в центре DHK025

для робототехникииз латунииз пластмассы

Краткое описание
DHK025-1-750A высокотоковый скользящий контакт (сквозное отверстие 25 мм, 1 цепь).

Обзор продукта
Этот сквозной высокомощный скользящий контакт — специально разработанный компонент для передачи вращающегося питания в автоматизированном сварочном оборудовании. Стандартный внутренний диаметр 25 мм. Один канал поддерживает сверхвысокие токовые нагрузки и используется для непрерывной передачи основной сварочной мощности при 360° бесконечном вращении плечей сварочных роботов, предотвращая скручивание, запутывание и обрыв кабелей при частых возвратно-поступательных движениях шарниров робота.

Ключевые преимущества

• Высокая токовая нагрузка: Один канал с номиналом 750 A, совместим с AC и DC источниками сварочного питания для удовлетворения требований тяжелых промышленных сварочных роботов и стабилизации сварочной мощности.
• Низкоомные контакты из драгоценных металлов: Пары контактов из драгоценных металлов обеспечивают защиту от искрообразования, окисления и износа; динамическая вариация контактного сопротивления контролируется < 10 mΩ для стабильной сварочной дуги.
• Ротор H62 (латунь): Ротор из H62 латунного сплава имеет высокую электрическую и теплопроводность для эффективного отвода тепла при длительной работе на 750 A.
• Изолированный статор из инженерного пластика: Высокопрочный изолирующий статор, подходящий для условий сварочного цеха, снижает износ ротор/статор.
• Адаптация к окружающей среде и защита IP51: Защищено от пыли и вертикальных брызг воды (IP51). Диапазон рабочих температур от -30 °C до +80 °C, рабочая скорость до 50 об/мин.
• Сквозное отверстие 25 мм и кастомизация: Центральное отверстие 25 мм для внутренней прокладки кабелей робота. Поддержка индивидуальной длины выводов, направлений выхода проводов, конструкций крепления и более высоких уровней защиты для соответствия месту установки робота.

Основные сценарии применения

• Поворотная передача основной мощности для многоосных автоматических сварочных роботов
• Передача питания для поворотных позиционеров и поворотных приспособлений для сварки
• Питание поворотного шарнира тяжёлых сварочных манипуляторов
• Компоненты вращающихся сварочных рабочих мест на автоматизированных линиях производства

Заводское качество и испытания
Каждый скользящий контакт полностью тестируется перед отгрузкой, включая испытание под высокой токовой нагрузкой, тест на флуктуацию сопротивления, испытание на выдерживаемое напряжение AC/DC и испытание на выносливость при непрерывном вращении. Доступны опции кастомизации и отчёты об испытаниях.

Технические характеристики

• Серия модели: DHK025
• Внутреннее отверстие: 25 мм сквозное
• Количество цепей: 1 канал
• Номинальный ток: 750 A (один канал)
• Совместимость по напряжению: 0 ~ 380 V AC/DC
• Материал ротора: H62 (латунь) (высокая электрическая и теплопроводность)
• Материал статора: Изолированный инженерный пластик
• Тип контакта: Пары контактов из драгоценных металлов (низкая динамическая вариация сопротивления < 10 mΩ)
• Степень защиты: IP51 (пыль & защита от вертикальных капель)
• Макс. скорость вращения: до 50 об/мин
• Диапазон рабочих температур: -30 °C до +80 °C
• Кастомизация: Длина выводов, конструкция крепления, направление вывода проводов и более высокие уровни защиты доступны
• Типичные применения: Плечи сварочных роботов, поворотные сварочные приспособления, позиционеры для сварки, тяжёлые сварочные манипуляторы, автоматизированные сварочные рабочие места
