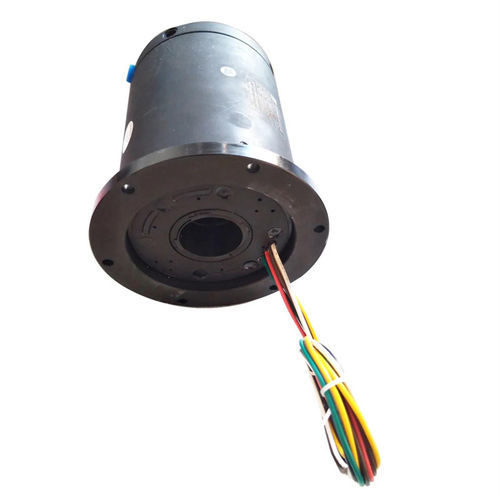

Поворотное соединение для воздуха DHK035-6-2Q

промышленноедля ротационного столадля робота

Описание продукта
Пневматический скользящий контакт Ingiant DHK035-6-2Q объединяет электрические цепи (питание/сигнал) и пневматические/гидравлические проходы для непрерывного вращения на 360°. Блок имеет компактную конструкцию с проходным отверстием для установки на вал и поддерживает стандарты передачи данных и fieldbus, включая Ethernet, EtherCAT, Profibus, Profinet, CANbus и DeviceNet. Основные опции (число цепей, материал корпуса, степень защиты IP, скорость вращения, длина кабеля, тип разъёма, специальные кабели, защита от соляного тумана, температурный диапазон) настраиваются. Корпус можно устанавливать вверх дном.

Типичные области применения

• Промышленные станки: обрабатывающие центры, поворотные индексирующие столы
• Тяжёлое оборудование: башенные системы, кабельные барабаны, испытательные стенды
• Упаковочные и паллетизирующие машины, технологическое оборудование
• Поворотные датчики, цепи аварийного освещения, роботизированные сочленения
• Выставочные/демонстрационные системы, медицинское оборудование с требованием вращающихся соединений

Характеристики

• Артикул: DHK035-6-2Q
• Внутренний диаметр: 35 мм
• Внешний диаметр: 99 мм
• Вес: 1,25 кг
• Конструкция: проходное отверстие для установки на вал
• Материал электрических контактов: золото-золото, серебро-серебро, щётка из волокна – кольцо
• Рабочая скорость: 0–300 об/мин
• Ток: 2 A на канал
• Напряжение: 0–480 V (настраиваемое)
• Каналы: 2 пневматических канала, 6 сигнальных каналов (настраиваются)
• Разъём: выводные провода и клеммы (возможны индивидуальные варианты разъёмов)
• Поддерживает непрерывную передачу мощности и сигналов при индивидуальных методах установки

Описание / Производитель
Ingiant — производитель, специализирующийся на заказных скользящих контактах, с командами проектирования, контроля качества и производства. Скользящий контакт предназначен для передачи мощности, сигналов или данных через вращающиеся интерфейсы, позволяя внутренней вращающейся части работать независимо от внешней, что полезно при установке двигателей или датчиков на поворотные платформы без намотки кабелей.

Особенности

• Варианты степени защиты IP от IP51 до IP65 для условий с повышенной влажностью или воздействием воды
• Разработан для передачи точных сигналов, электрической мощности и данных с низкими требованиями к обслуживанию

Настраиваемые типы сигналов

• Управление соленоидными клапанами
• Подключения PLC
• RS485 / RS232 / RS422
• Термопара
• Датчиковые линии
• Импульсные сигналы
• Энкодер
• Сервосистемы
• CANbus
• Profibus
• CC-Link
• USB 2.0
• Ethernet / Gigabit Ethernet
• Видео
• Аудио/голос

Преимущества

• Компактные габариты для ограниченных по месту установок
• Точная передача сигналов
• Низкие требования к обслуживанию
• Низкий уровень электрических помех
• Низкий крутящий момент трения
• Длительный срок службы

Технические характеристики

• Артикул: DHK035-6-2Q
• Внутренний диаметр: 35 мм
• Внешний диаметр: 99 мм
• Вес: 1,25 кг
• Конструкция: проходное отверстие, установка на вал
• Материалы электрических контактов: золото-золото, серебро-серебро, щётка из волокна – кольцо
• Рабочая скорость: 0–300 об/мин
• Ток: 2 A на канал
• Напряжение: 0–480 V (настраиваемое)
• Каналы: 2 пневматических канала, 6 сигнальных каналов (настраиваемые)
• Разъём: выводные провода и клеммы
