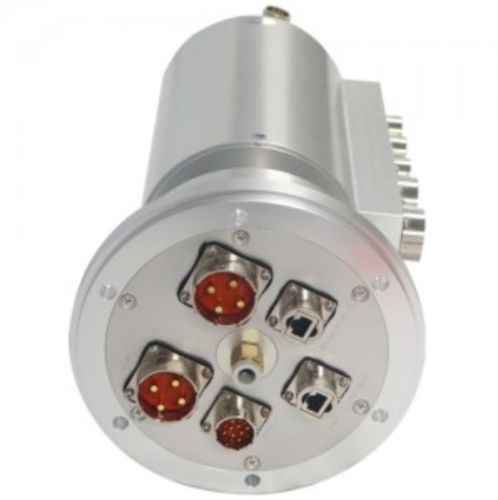

Электрический вращающийся коллектор DHS150-34-1Q

гибридныйгаздля использования в промышленности

Краткое описание
Гибридный газо-электрический скользящий контакт для одновременной передачи газов и электрических цепей. Модель DHS150-34-1Q имеет внешний диаметр 150 мм, 34 электрические линии (10 связь + 24 питание) и внешний газовый порт на 1 канал (отверстие Ø8, наружный диаметр воздушной трубки Ø10). Инкрементный энкодер установлен на одном конце для определения углового смещения и скорости вращения (съемный).

Основные параметры (таблица)
DHS150-34-1Q

• Число цепей: 34
• Температура работы: -40°C ~ +65°C
• Номинальный ток: на заказ (типично до 45 A на силовую линию)
• Рабочая влажность: ≤70%
• Номинальное напряжение: 0 ~ 240 VAC/VDC
• Степень защиты: IP65
• Сопротивление изоляции: ≥1000 MΩ @ 500 VDC
• Испытательное напряжение: 1500 VAC @50Hz, 60s, 2mA
• Материал корпуса: алюминиевый сплав
• Материал контактных поверхностей: драгоценный металл
• Изменение динамического сопротивления: ≤10 mΩ (по данным)
• Выводы: цветная тефлоновая изоляция, оловянная лужёная многожильная гибкая проводка; длина 500 мм + 20 мм
• Скорость вращения: 0 ~ 600 rpm

Особенности

• Непрерывное вращение на 360° с одновременной передачей газа, питания и сигналов.
• Гибкие конфигурации газовых каналов (1/2/3/4/5/6/8/10/12/16/24) и настраиваемые диаметры труб.
• Поддержка 1–128 силовых или сигнальных линий; ток и напряжение настраиваются под требования.
• Стандартные газовые интерфейсы: G1/8" и G3/8"; другие размеры резьбы по запросу.
• Совместимые среды: сжатый воздух, вакуум, гидравлическое масло, вода, горячая вода, охлаждающая жидкость, пар; доступны версии для высоких скоростей и высокого давления.

Типичные применения

• Автоматизация и робототехника: роботизированные манипуляторы, автоматизированные производственные линии, станки с ЧПУ.
• Медицинское оборудование: прецизионные приборы и вращающиеся медицинские платформы.
• Нефтегаз и тяжёлое оборудование: краны, земснаряды и крупные поворотные механизмы.
• Аэрокосмическая отрасль и солнечные трекеры: поворотные платформы и стенды для испытаний двигателей.

Наши преимущества

• Компания: более 20 лет в области НИОКР скользящих контактов и поворотных соединений, наличие технических патентов.
• Продукт: собственная испытательная лаборатория, высокая точность вращения, стабильные электрические характеристики; контакты из драгоценных металлов и прогрессивные покрытия для низкого момента и длительного срока службы.
• Послепродажное обслуживание: 12 месяцев гарантия на заводские дефекты; предоставляем техническую документацию и обучение.

Характеристики / технические спецификации

• Модель: DHS150-34-1Q
• Внешний диаметр: 150 мм
• Электрические каналы: 34 (10 связь + 24 питание)
• Макс. ток (на силовую линию): до 45 A (типично, на заказ)
• Внешний газовый порт: отверстие Ø8; трубка воздуха Ø вн. 10; макс. давление 0,8 MPa
• Энкодер: инкрементный энкодер, установленный на одном конце (съемный)
• Температура работы: -40°C ~ +65°C
• Рабочая влажность: ≤70%
• Номинальное напряжение: 0 ~ 240 VAC/VDC
• Степень защиты: IP65
• Сопротивление изоляции: ≥1000 MΩ @ 500 VDC
• Испытательное напряжение: 1500 VAC @50Hz, 60s, 2mA
• Материал контактов: драгоценный металл
• Изменение динамического сопротивления: ≤10 mΩ (как указано)
• Выводы: цветная тефлоновая изоляция & лужёные многожильные провода; длина 500 мм + 20 мм
• Скорость вращения: 0 ~ 600 rpm
