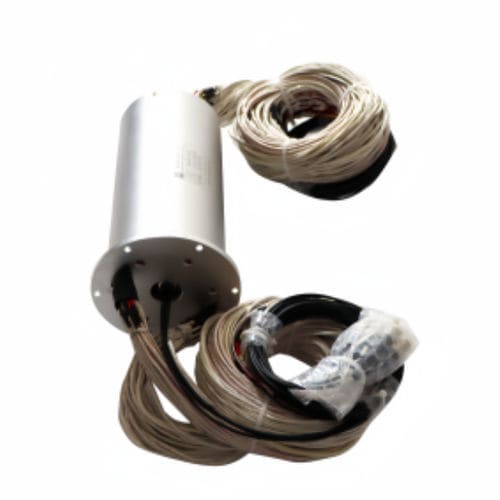

Электрооптический вращающийся коллектор DHS085-70-4F

оптоволокнагибридныймедицинский

Краткое описание
DHS085-70-4F оптоэлектронный скользящий контакт (четырехканальный оптоэлектронный гибридный скользящий контакт), способный одновременно передавать 4 оптических волокна и от 1 до 70 электрических каналов. Интегральный прецизионный проводящий скользящий контакт с корпусом из алюминиевого сплава. Электрические цепи поддерживают сигналы (2A), 10A и 50A; напряжение до 600 VAC/VDC.

Обзор продукта
Оптоэлектронные скользящие контакты используют оптические волокна для передачи данных между вращающимися и неподвижными компонентами системы. Они позволяют бесконечное, непрерывное или прерывистое вращение при передаче больших объёмов данных и электрических сигналов, улучшают механическую интеграцию и предотвращают повреждение волокон, вызванное вращающимися соединениями. Их можно комбинировать с традиционными электрическими скользящими контактами для создания гибридных фотоэлектрических узлов для передачи питания и высокоскоростных данных.

Типичные области применения

• Высококлассные роботы
• Высококлассные системы транспортировки материалов
• Вращающиеся башни на военной технике
• Системы дистанционного управления
• Радарные антенны
• Волоконно-оптическая сенсорика и другие поворотные столы (скоростные стенды)
• Передача и управление высокоскоростным видео, цифровыми и аналоговыми сигналами
• Медицинские системы
• Системы видеонаблюдения
• Национальные или международные системы безопасности
• Системы эксплуатации подводных лодок
• Оборудование аварийного освещения
• Выставочное/демонстрационное оборудование

Детали продукта (основные параметры)
Модель: DHS085-70-4F
Количество цепей: 70
Температура эксплуатации: -40°C ~ +65°C
Номинальный ток: настраиваемый
Рабочая влажность: ≤70%
Номинальное напряжение: 0 ~ 240 VAC/VDC
Степень защиты: IP54
Сопротивление изоляции: ≥1000 MΩ @ 500 VDC
Материал корпуса: Алюминиевый сплав
Диэлектрическая прочность: 1500 VAC @ 50Hz, 60s, 2mA
Материал электрических контактов: Драгоценный металл
Изменение динамического сопротивления: ≤10 mΩ
Спецификация проводов: Цветная тефлоновая изоляция, луженый многожильный гибкий провод
Скорость вращения: 0 ~ 600 rpm
Длина проводов: 500 mm + 20 mm

Характеристики / Технические спецификации

• Передача: 4 оптических волокна + 1 до 70 электрических каналов
• Поддерживаемые электрические пути: сигнал (2A), 10A, 50A; до 600 VAC/VDC
• Количество цепей: 70
• Температура эксплуатации: -40°C ~ +65°C
• Номинальный ток: настраиваемый
• Рабочая влажность: ≤70%
• Номинальное напряжение: 0 ~ 240 VAC/VDC
• Степень защиты: IP54
• Сопротивление изоляции: ≥1000 MΩ @ 500 VDC
• Материал корпуса: Алюминиевый сплав
• Диэлектрическая прочность: 1500 VAC @ 50Hz, 60s, 2mA
• Материал электрических контактов: Драгоценный металл
• Изменение динамического сопротивления: ≤10 mΩ
• Провода: Цветная тефлоновая изоляция, луженый многожильный гибкий провод
• Скорость вращения: 0 ~ 600 rpm
• Длина проводов: 500 mm + 20 mm
