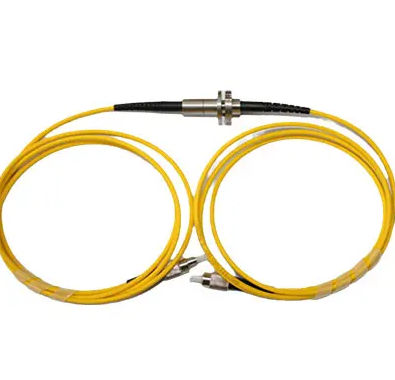

Joint rotatif pour fibre optique со сплошным валом HS-1F-002медицинскийдля робототехникидля системы видеонаблюдения
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Конструкция
- со сплошным валом
- Применение
- медицинский, для робототехники, для системы видеонаблюдения, для антенны радаров, подводный, промышленный
- Другие характеристики
- IP54, с маятниковым монтажем, бесконтактный
- Количество контактов
1 unit
Описание
Краткое описание
Типичные области применения
Обозначение продукта
Технические характеристики
Опции и модификации
- Ingiant HS-1F-002 — оптический вращающийся переход для одно- или многомодовых систем, обеспечивающий непрерывную двунаправленную оптическую передачу.
- Бесконтактная конструкция и полностью закрытый корпус для высокоскоростного вращения и длительного срока службы.
- Стандартная длина волокна на устройстве: 1,1 м (pigtail на заказ).
Типичные области применения
- Промышленные и высокопроизводительные роботы
- Высокоточные системы подъёма и транспортировки материалов
- Поворотные башни и огневые точки на военной технике
- Системы дистанционного управления, радиолокационные и антенные платформы
- Оптоволоконные датчики, поворотные столы для высокоскоростного видео и распределения сигналов
- Медицинское визуализирующее оборудование и системы видеонаблюдения
- Подводные эксплуатационные системы и аварийное освещение
- Оборудование для выставок/дисплеев и другие прецизионные поворотные платформы
Обозначение продукта
- Тип продукта: HS — скользящее кольцо с полым/сплошным валом (solid shaft slip ring)
- Channels: число + F (количество оптических каналов, напр. 1F, 3F)
- Тип волокна: 9/125 (SM), 50/125 или 62.5/125 (MM)
- Рабочие длины волн: 850 nm, 1310 nm, 1550 nm
- Pigtail: стандарт 1.2 м (S = по запросу клиента); опционный броневой кожух; типы разъёмов: FC / ST / SC / LC / N = без разъёма; обработка торца: PC (плоский), APC (скошенный)
- Пример обозначения: HS-3F-50/125-S-Φ2.0K-FC/PC
Технические характеристики
- Число колец: 1 кольцо (возможна кастомизация)
- Полоса пропускания: ±50 nm
- Диапазон длин волн: 850 ~ 1550 nm
- Макс. вставные потери: ≤ 1.5 dB
- Флуктуация вставных потерь: ≤ 0.5 dB
- Возвратные потери: ≥ 50 dB
- Выдерживаемая мощность: ≤ 23 dBm
- Стандартный тип волокна: 9/125 (SM)
- Разрывное усилие (выдерживаемое натяжение): ≤ 12 N
- Максимальная скорость вращения: 2000 rpm
- Расчетный ресурс: ≥ 200 млн оборотов
- Рабочая температура: -20 ~ +60 °C
- Температура хранения: -45 ~ +85 °C
- Вес: ≈ 15 г
- Степень защиты: IP54 (опции IP65, IP67)
- Стандарт по вибрации и удару: GBJ150
Опции и модификации
- Доступна кастомизация числа каналов, типа волокна и разъёмных окончаний по запросу.
- Уровень защиты (IP65/IP67), длина pigtail и броневая оболочка могут быть указаны в соответствии с эксплуатационными требованиями.
- По запросу предоставляются чертежи (2D/3D) и технические паспорта для интеграции и OEM-проектов.
