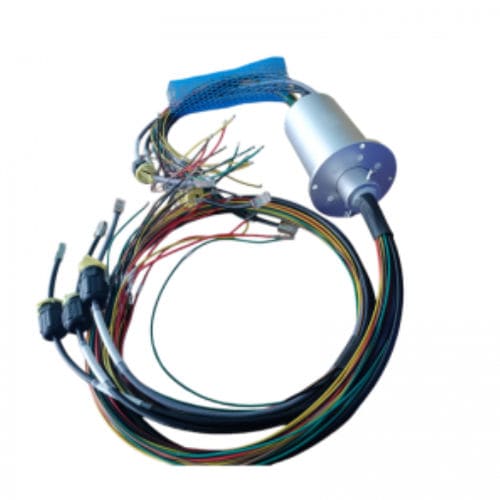

Вращающийся коллектор через Ethernet DHS078-43-006

Gigabit Ethernet1 Gbps100 Mbps

Обзор продукта
DHS078-43-006 — это Ethernet-скользящее кольцо, оптимизированное для PROFINET, с внешним диаметром 78 мм, спроектированное для объединения промышленного питания, управляющих сигналов и высокоскоростного Ethernet в вращающихся системах. Оно оснащено 43 выделенными цепями для PN-коммуникации и поддерживает Fast Ethernet (100 Mbps) и Gigabit Ethernet (1000 Mbps) для надёжной передачи данных в средах автоматизации.

Ключевые преимущества для приложений PROFINET

• Оптимизация под PN: Экранированные выделенные цепи для PROFINET, минимизирующие потерю пакетов и задержки в промышленных сетях.
• Двойная поддержка Ethernet: Поддержка PN Ethernet 100 Mbps и 1000 Mbps, совместимость с распространёнными PLC и HMI.
• Стабильный сигнал: Золотые контакты «золото-золото» и динамическое контактное сопротивление <10 mΩ для снижения помех и обеспечения целостности протокола.
• Промышленная прочность: Степень защиты IP51 и корпус из алюминиевого сплава для защиты от пыли и вибраций на производстве.
• Подключение plug-and-play: Предварительно проложенные RJ45-разъёмы для простой интеграции в существующую инфраструктуру PROFINET.

Типичные применения

• Промышленные роботы и манипуляторы на базе PROFINET
• Автоматизированные вращающиеся производственные линии с PN-коммуникацией
• Станки с ЧПУ и поворотными столами
• Интеллектуальные конвейерные системы и поворотные индексаторы
• Промышленные PTZ-камеры с передачей данных по PN

Характеристики / Технические данные

• Обозначение модели: DHS078-43-006
• Серия: DHS078 series
• Внешний диаметр (Ø): 78 mm
• Количество цепей: 43 цепи, оптимизированные для PN-коммуникации
• Поддержка Ethernet: Fast Ethernet 100 Mbps и Gigabit Ethernet 1000 Mbps
• Протокол связи: PROFINET (PN)
• Материал контактов: золотые контакты (золото-золото)
• Динамическое контактное сопротивление: <10 mΩ (динамическое)
• Класс защиты: IP51
• Корпус: алюминиевый сплав
• Разъёмы: предварительно подключенные RJ45-разъёмы
• Конструктивная направленность: промышленная стабильность, низкая задержка и интеграция plug-and-play для вращающегося автоматизированного оборудования
