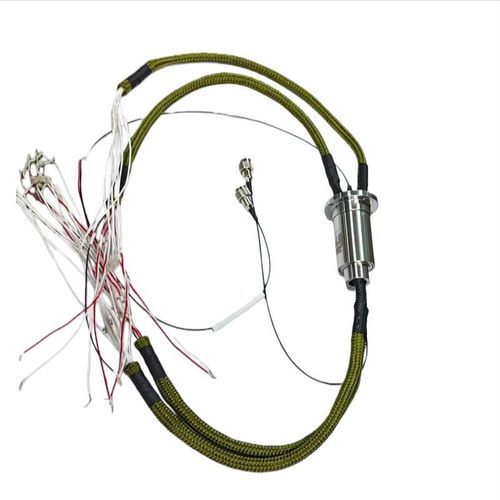

Электрооптический joint rotatif pour fibre optique DHS025-19-1F

из металлаиз нержавеющей сталикомпактный

Обзор продукта
Этот интегрированный электрический и волоконно-оптический скользящий контакт, модель DHS025-19-1F, представляет собой высокопроизводительный вращающийся интерфейс, предназначенный для надежной передачи энергии, сигналов и оптических данных в сложных приложениях с непрерывным вращением на 360°. Он сочетает в себе 19 электрических каналов и 1 канал одномодового волокна в компактном, прочном корпусе из нержавеющей стали.

Основные преимущества

• Интегрированный дизайн: Сочетает в себе высокотоковые электрические пути с низкопотерным оптическим каналом в одном компактном блоке, упрощая проектирование системы.
• Высокая надежность: Обладает контактами из драгоценных металлов, прочной конструкцией из нержавеющей стали и длительным сроком службы (≥3M оборотов) для критически важных приложений.
• Стабильная производительность: Низкие и стабильные потери на вставку для оптического канала, минимальные изменения контактного сопротивления и отличная изоляция обеспечивают целостность сигнала.
• Создан для суровых условий: Надежно работает в широком диапазоне температур и защищен от пыли и легкой влаги (IP51).

Этот скользящий контакт является оптимальным решением для передовых вращающихся систем, где производительность, долговечность и точность данных не могут быть скомпрометированы.

Основные технические параметры
Количество цепей: 19
Номинальный ток:

• Мощность: 8 цепей по 3A + 1 экранированная цепь; 28VDC
• Сигнал: 9 цепей по 9A + 1 экранированная цепь

Номинальное напряжение: 0–28VDC
Сопротивление изоляции: ≥500 MΩ @ 500VDC
Контактное сопротивление: ≤100 мΩ (без учета проводов)
Изменение динамического контактного сопротивления: ≤10 мΩ
Диапазон скорости вращения: ≥120 об/мин
Срок службы: ≥3,000,000 оборотов
Рабочая температура: -40°C до +60°C
Степень защиты: IP51
Крутящий момент: ≤20 мН·м (при комнатной температуре)
Материал конструкции: Нержавеющая сталь
Материал электрического контакта: Драгоценный металл
Вес продукта: ≤220г (без учета проводов)
Спецификация проводов: См. схему подключения
Процесс герметизации для резьбовых отверстий и выходов проводов: Заливка герметиком

Технические параметры волоконно-оптического скользящего контакта

• Количество каналов: 1
• Рабочая длина волны: 1270nm / 1330nm
• Тип волокна: Одномодовое волокно
• Тип разъема: FC/PC
• Потери на вставку: <2dB
• Изменение потерь на вставку: <±0.5dB
• Диаметр упаковки: Ø 0.9” (бронированный)

Ключевые особенности

• Электрооптический вращающийся контакт
• Компактный и интегрированный дизайн для передовых вращающихся систем
• Подходит для суровых условий и критически важных приложений

Технические характеристики

• Модель: DHS025-19-1F
• Количество электрических цепей: 19
• Количество волоконно-оптических каналов: 1 (Одномодовое волокно)
• Рабочая температура: -40°C до +60°C
• Степень защиты: IP51
• Материал: Корпус из нержавеющей стали, контакты из драгоценных металлов
• Срок службы: ≥3,000,000 оборотов
• Скорость вращения: ≥120 об/мин
• Вес: ≤220г (без учета проводов)
