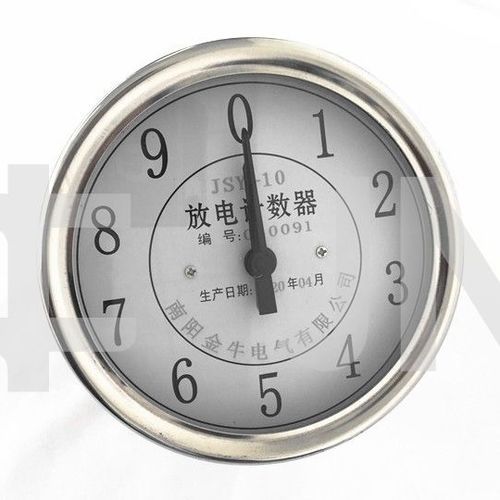

Аналоговый счетчик ударов молнии Jsy-10

электромагнитный

Счетчики разрядов JS8 и js8a (далее - счетчики) подключаются последовательно под разрядником для регистрации количества срабатываний разрядника. Разрядник JS8 рассчитан на напряжение 6 кВ-220 кВ. Разрядник Js8a вентильного типа рассчитан на напряжение 330 кВ и выше. Условия окружающей среды в месте эксплуатации соответствуют условиям эксплуатации подключенного разрядника. Высота над уровнем моря не превышает 4000 метров, а температура окружающей среды составляет - 40 ℃ - + 40 ℃. Не подходит для мест с серьезной коррозией металла и изоляционных деталей, серьезным загрязнением и сильной вибрацией. структура и характеристики Счетчик разряда состоит в основном из клапанной части, кремниевого мостового выпрямителя, конденсатора, электромагнитного счетчика и других компонентов. Он использует энергию (импульсный ток и ток силовой частоты), проходящую через разрядник, чтобы принять напряжение на клапанную часть (нелинейное сопротивление), зарядить конденсатор в одном направлении через выпрямитель кремниевого моста и разрядить катушку электромагнитного счетчика постоянным током, чтобы заставить счетчик сработать один раз, записать один раз Для регистрации количества действий.
