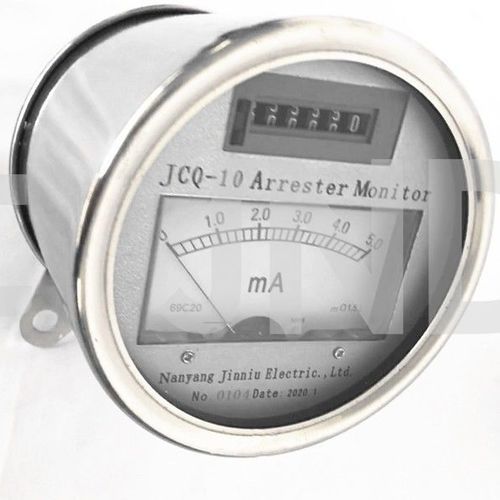

Устройство наблюдения тока Jcq-10

обнаружения утечекдля громоотвода

Монитор разрядника типа Jcq-10 представляет собой устройство, подключаемое последовательно с разрядником для определения тока утечки и регистрации времени срабатывания разрядника. Применяется для цинково-оксидных разрядников с уровнем напряжения 500 кВ и ниже. Условия окружающей среды те же, что и у подключенного разрядника. Монитор разрядника имеет электромагнитный счетчик, стрелочную индикацию тока и виброустойчивость. структура и характеристики Монитор состоит в основном из вентильной пластины, выпрямителя, конденсатора, сопротивления, индуктивности, триггерной схемы, протектора, счетной схемы, электромагнитного счетчика, магнитоэлектрического стрелочного амперметра, схемы измерения и преобразования тока, компонентов и корпуса. При нормальной эксплуатации ток утечки разрядника непосредственно отображается магнитоэлектрическим стрелочным прибором, причем диапазон указателя разделен на два уровня, 0-5ma и 0- 2mA автоматическое переключение и световая индикация, диапазон индикации разделен на две передачи, 0-5ma и 0-2ma автоматическое переключение и световая индикация, когда передача 0-10 мА, светоизлучающая трубка включена, когда разрядник I действует, электромагнитный счетчик технологии накопления, после того, как дисплей заполнен, автоматический возврат к нулю, чтобы продолжить счет накопления, бесконечный цикл работы, не ясно ноль!
