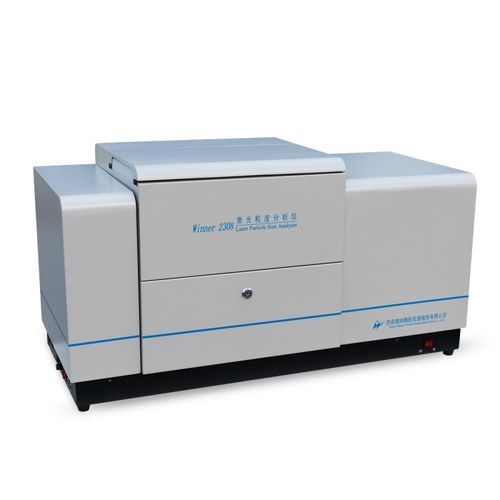

Гранулометр с помощью лазерной дифракции Winner2308A

статическое светорассеяниедля косметической промышленностидля сельского хозяйства и пищевой промышленности

Обзор продукта
Winner2308A — интеллектуальный полностью автоматический лазерный анализатор размера частиц с интегрированной влажной и сухой измерительной системой, основанный на теории лазерной дифракции (Mie и Fraunhofer). Диапазон измерений (влажный): 0,01–2000 μm; (сухой): 0,1–2000 μm. Система использует двухлучевую и двухспектральную детекцию и технологию бокового рассеяния света для получения надежных и воспроизводимых распределений частиц, подходит для промышленного контроля качества, научно-исследовательских институтов, университетских лабораторий и центров НИОКР.

Диапазон измерений
Влажный: 0,01–2000 μm; Сухой: 0,1–2000 μm.

Основные характеристики
Модель: Winner2308A
Принцип: Рассеяние по Mie и Фраунгоферу
Детектор: Массив с логарифмическим шагом, углы 0,015°–145°
Режимы работы: Полностью автоматический и ручной, выборный
Скорость теста: Влажный < 2 мин; Сухой < 1 мин; интервал данных 500 ms
Габариты: 1040 × 440 × 540 mm
Масса нетто: 58 kg
Количество каналов: 106
Погрешность (CRM D50): Влажный ≤ 0,5%; Сухой ≤ 1,0%
Повторяемость (CRM D50): Влажный ≤ 0,5%; Сухой ≤ 1,0%

Влажное диспергирование
Ультразвук: 40 kHz, 60 W (время регулируется)
Перемешивание: 0–3000 об/мин (регулируется)
Циркуляция: Расход 30 L/min; мощность 70 W
Датчик уровня воды: Предотвращает переполнение и защищает прибор
Объем пробного резервуара: 10 mL

Сухое диспергирование
Патентованная технология турбулентной дисперсии с технологией сдвига ударной волной
Скорость подачи: Регулируемая (ручка регулировки скорости)
Среда дисперсии: Сжатый воздух, 0–6 bar

Оптика
Источник света: Красный полупроводниковый лазер λ = 639 nm, P > 3,0 mW; опциональный зеленый лазер λ = 405 nm, P > 2,0 mW
Система выравнивания оптической скамьи: Полностью автоматическая, точность до 0,2 μm
Оптический путь: Сходящийся световой путь с преобразованием Фурье
Эффективное фокусное расстояние: 500 mm
Класс безопасности лазера: 1

Программное обеспечение и отчеты
Модели анализа: Произвольное распределение, R-R распределение, логнормальное распределение и статистические модели по категориям
Статистическое сравнение: Сравнение результатов между партиями и условиями обработки для контроля качества
Обработка данных: Интеллектуальный отбор репрезентативных результатов и статистический анализ
Пользовательские отчеты: D1–D100, накопительные проценты, процентные диапазоны
Форматы экспорта: Word, Excel, BMP, TXT, PDF
Один клик для запуска: Влажный — автоматическая последовательность: подача воды, удаление пузырей, дисперсия, измерение, очистка, обработка данных; Сухой — автоматическая последовательность: сбор пыли, подача воздуха, подача образца, измерение, обработка данных
Языки интерфейса: Китайский и английский; другие по запросу
Поддержка GMP: Опционально

Области применения

• Твердые порошки, суспензии и эмульсии
• Химические вещества
• Магнитные материалы
• Фармацевтика
• Цемент и строительные материалы
• Покрытия и пигменты
• Пищевая промышленность
• Пестициды
• Ядерная промышленность
• Электроника и материалы для батарей
• Бумага
• Металлургия и керамика
• Косметика
• Абразивы
• Металлические и неметаллические порошки (например, карбонат кальция, тальк, каолин, алюминий, редкоземельные элементы)
• Катализаторы, пенообразователи, огнеупорные материалы, наполнители, графит

Преимущества

• Переключение одним кликом между влажным и сухим режимами — интегрированная система дисперсии
• Полностью встроенные системы влажной и сухой дисперсии (механическое перемешивание, ультразвук, циркуляция; патентованная турбулентная сухая дисперсия)
• Интеллектуальные автоматические рабочие процессы для однонажатых испытаний
• Оптическая схема с концентрированной преобразующей Фурье световой дорогой и дизайн двойного спектра
• Двойной оптический путь и ортогональная конструкция двойного лазера для расширения диапазона измерений и повышения точности
• Свободная подгонка для адекватного отображения истинного распределения частиц

Патентованные технологии

• Патент конструкции оптической скамьи № ZL 2014 2 0378380.8
• Патент 3D системы выравнивания оптической скамьи № ZL 2013 2 0835882.4
• Патент применения принципа Mie № ZL 2013 2 0812021.4
• Патент полностью герметичной кюветы для сухого анализатора частиц № ZL.2011 2 0267646.8
• Патент применения двойного лазерного луча в ортогональной схеме № ZL 2007 2 0025702.0
• Патент конструкции помпы для дисперсии порошка № ZL 2007 2 0018648.7
• Патент установки влажной циркуляции № ZL2010 2 0593526.2

Технические характеристики

• Модель: Winner2308A
• Диапазон измерений (влажный): 0,01–2000 μm
• Диапазон измерений (сухой): 0,1–2000 μm
• Число детекционных каналов: 106
• Точность (CRM D50): Влажный ≤ 0,5%; Сухой ≤ 1,0%
• Повторяемость (CRM D50): Влажный ≤ 0,5%; Сухой ≤ 1,0%
• Влажная дисперсия: Ультразвук 40 kHz/60 W (регулируется); перемешивание 0–3000 об/мин; циркуляция 30 L/min, 70 W; пробная кювета 10 mL; датчик уровня воды
• Сухая дисперсия: Патентованная технология; сжатый воздух 0–6 bar; регулируемая скорость подачи
• Оптика: Красный лазер λ=639 nm P>3.0 mW; опциональный зеленый лазер λ=405 nm P>2.0 mW; эффективное фокусное расстояние 500 mm; класс 1
• Детектор: Массив с логарифмическим шагом, угол 0.015°–145°
• Режимы работы: Полностью автоматический и ручной
• Скорость теста: Влажный < 2 мин; Сухой < 1 мин; интервал данных 500 ms
• Габариты: 1040 × 440 × 540 mm
• Масса нетто: 58 kg
• Выходы ПО: D1–D100, интервальные и накопительные распределения, гистограммы/кривые, экспортируемые отчеты (Word, Excel, BMP, TXT, PDF)
• Языки интерфейса: Китайский и английский (другие по запросу)
• GMP: Опционально
