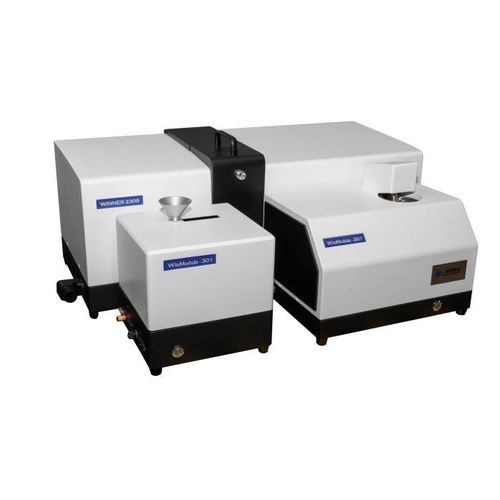

Гранулометр с помощью лазерной дифракции Winner2309A

оптическийлазердля косметической промышленности

Обзор продукта
Winner2309A — интеллектуальный полностью автоматический лазерный анализатор размера частиц. Он использует передовые принципы рассеяния Мии и дифракции Фраунгофера и представляет собой интегрированный модульный прибор с влажной и сухой системами дисперсии. Высокочувствительная высокоразрешающая фотоэлектрическая система детектирования и оптическая схема с импортными объективами Canon обеспечивают хорошую точность и воспроизводимость распределения частиц. Широко применяется в службах контроля качества промышленного производства и в научно-исследовательских учреждениях.

Диапазон измерений
Влажный: 0,01–3500 μm; Сухой: 0,1–3000 μm

Применение
Подходит для твердых порошков, суспензий и эмульсий. Типичные отрасли и материалы: химическая промышленность, магнитные материалы, фармацевтика, цемент, покрытия, пищевая промышленность, пестициды, ядерная отрасль, электроника, материалы для батарей, целлюлоза/бумага, металлургия, керамика, строительные материалы, косметика, абразивы, металлические и неметаллические порошки, карбонат кальция, тальк, каолин, оксид алюминия, редкоземельные элементы, твердый сплав, катализаторы, пенообразователи, огнеупорные материалы, наполнители, графит, пигменты и т.д.

Преимущества

• Автоматическая система выравнивания оптического пути с точным четырехфазным гибридным шаговым мотором обеспечивает позиционирование на уровне микрон для оптимального и стабильного оптического пути.
• Отдельные модули дисперсии для влажного и сухого режимов: модульная конструкция позволяет гибко собирать устройство в зависимости от характеристик образца для простоты и скорости эксплуатации.
• Автоматическая система диспергирования образца: модульная конструкция сокращает длину трубопроводов, предотвращает оседание крупных частиц, облегчает равномерную дисперсию, снижает обслуживание и упрощает очистку.
• Программное обеспечение прибора использует технологию свободной подгонки для сбора данных рассеяния во время измерения и автоматического анализа многомодальных групп частиц; отличное разрешение для частиц менее 2 μm (проверено в 12 классах размеров).
• Оптическая схема: запатентованная технология обратного Фурье (сложенный оптический путь) с диапазоном детектирования 0,015°–145° улучшает диапазон и разрешение измерений; оптический путь герметичен и хорошо защищен от пыли.

Методы дисперсии
Влажный: ультразвук (40 kHz, 60 W, регулируемое время), механическое перемешивание (0–3000 об/мин регулируется), встроенная циркуляционная дисперсия (расход 1–8 L/min, номинальная мощность 120 W). Сухой: турбулентная дисперсия, автоматическая подача образца, тест в один клик.

Программное обеспечение и выводы

• Модели анализа: свободное распределение, R-R распределение, лог-нормальное распределение и статистические модели по категориям.
• Статистическое сравнение: сравнение нескольких результатов тестов между партиями или условиями обработки для управления качеством и затратами.
• Обработка данных: интеллектуальный статистический анализ для выдачи репрезентативных результатов тестирования.
• Пользовательский анализ: настраиваемые выводы для любых характерных размеров частиц от D1 до D100, кумулятивные проценты выше/ниже размеров и по заданным диапазонам.
• Форматы вывода: типичные значения размера частиц, дифференциальные (интервальные) распределения и графики, кумулятивные распределения и кривые.
• Экспорт отчётов: Word, Excel, изображение (BMP), текст (TXT) и PDF.
• One-click режим: полностью автоматические последовательности для влажного или сухого методов, включая забор образца, удаление пузырей, дисперсию, измерение, очистку и обработку данных.
• Языки интерфейса: китайский и английский; другие языки по запросу.
• GMP: опция.

Технические характеристики / Параметры

• Название модели: Winner2309A
• Принцип: рассеяние Мии и Фраунгофера
• Диапазон измерений: Влажный 0,01–3500 μm; Сухой 0,1–3000 μm
• Время теста: от 10 секунд
• Показатель преломления: настраивается для широкого спектра материалов
• Частота выборки: до 10 kHz
• Количество каналов: 116
• Погрешность точности: Влажный ≤ 0,5%; Сухой ≤ 1,0% (CRM D50)
• Погрешность воспроизводимости: Влажный ≤ 0,5%; Сухой ≤ 1,0% (CRM D50)
• Дисперсия: ультразвук 40 kHz, 60 W (время регулируется); перемешивание 0–3000 об/мин; циркуляция 1–8 L/min, мощность 120 W; сухой: турбулентная дисперсия с автоматической подачей и тестом в один клик
• Подающее устройство для образца: Влажный: WinModule-201; Сухой: WinModule-301
• Объем бака для образца: 600 ml
• Источник света: основной лазер λ = 639 nm, P > 2 mW; вспомогательный лазер λ = 405 nm, P > 2 mW
• Выравнивание оптической скамьи: Автоматическое
• Оптический путь: Inverse Fourier (сложенный)
• Класс лазерной безопасности: 1
• Габариты: Основной блок 870 × 340 × 380 mm; Влажный модуль 415 × 280 × 335 mm; Сухой модуль 260 × 245 × 295 mm
• Вес нетто: Основной блок 32 kg; Влажный модуль 15 kg; Сухой модуль 7 kg
• Режим работы: SOP полностью автоматический
• Выводы и отчёты: дифференциальные и кумулятивные распределения размера частиц, гистограммы/кривые, экспортируемые отчёты (Word, Excel, BMP, TXT, PDF)
