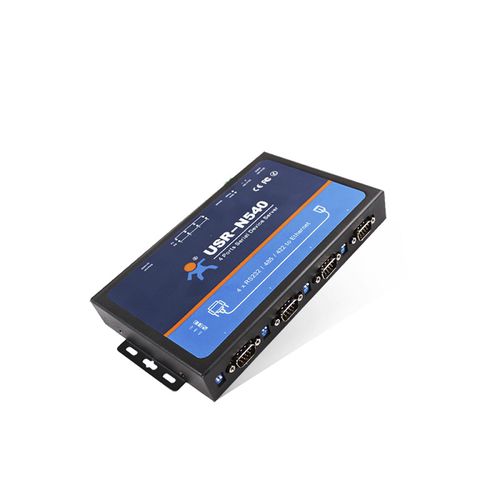

USR-N540 - это 4-портовый конвертер последовательного интерфейса в IP. Преобразователи последовательного интерфейса в IP USR-N540 от USR IOT могут реализовать двунаправленную прозрачную передачу между RS232/RS485/RS422 и сетью.
● 4-портовые преобразователи последовательного интерфейса RS-232/422/485 в IP
● Источник питания принимает широкий диапазон входного напряжения DC 9-36V
● Поддержка TCP сервера/клиента, UDP сервера/клиента, https клиента, Virtual COM
● Поддержка Modbus RTU в Modbus TCP
● Поддержка управления потоком CTS/RTS, XON/XOFF
● Поддержка 4 последовательных портов RS-232, RS-485/422 3IN1 и 1 самоадаптивного интерфейса Ethernet 10/100Base-T(X)
● Конфигурирование через страницу Web-сервера, AT-команды и утилиту Windows
Системная информация
Процессор - Cortex-M4
Базовая частота - 120 МГц
Флэш-память - 512K байт
Ethernet
Количество портов - 1
Стандарт интерфейса - 8-контактный RJ45
Скорость - 10/100 Мбит/с, MDI/MDIX, автоматическое переключение между перекрестным и прямым соединением
Защита - 2KV электромагнитная изоляция, блокировка изоляции оболочки
Сетевой протокол - IP, TCP, UDP, DHCP, DNS, https, ARP, ICMP, Web socket, httpsd клиент
Буфер приема - Максимальный буфер 16к байт
Последовательный
Количество портов - 4 (каждый порт может работать как RS-232, RS-485 и RS-422, может работать в одно и то же время)
Стандарт интерфейса - RS-232: DB9 контактный тип, RS-485: 2 провода (A+, B-), RS-422 (A,B,Y,Z)
Биты данных - 5,6,7,8
Стоп-бит - 1,2
Контрольный бит - нет, четный, нечетный, пробел, знак
Скорость передачи данных - 600bps ~ 230.4Kbps
Управление потоком - RTS/CTS XON XOFF
Буфер - Отправка и прием 2k байт соответственно
Защита - RS-485: антистатический 2KV, молниезащита
Резистор RS-485 - 2.2 KΩ
Программное обеспечение
Virtual Serial(USR-VCOM) - Windows 2000 или выше (32 бит/64 бит)
Конфигурация - Встроенная веб-страница, программное обеспечение для настройки компьютера, последовательная команда
