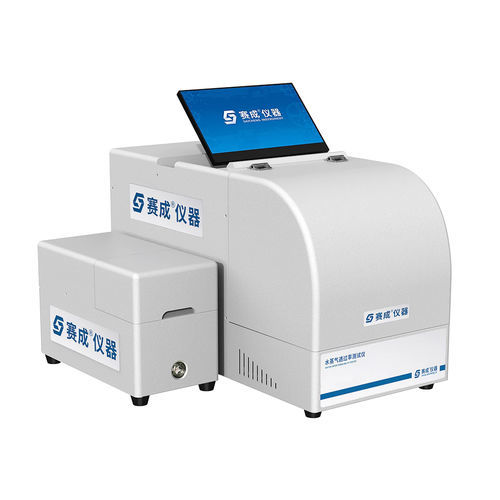

Паропроницаемый тестер W203H

скорости передачи водяного парадля пленкидля упаковки

Прибор для определения паропроницаемости W203H построен на основе метода инфракрасного датчика и предназначен для определения скорости прохождения водяного пара через материалы со средней и высокой барьерной способностью, такие как пластиковые пленки, композитные пленки, листы, бумага и другие разнообразные материалы.

Характеристики изделия

• 13-дюймовый планшет с сенсорным экраном, работающий под управлением операционной системы Windows 10.
• Данный прибор разработан и изготовлен с использованием метода инфракрасного датчика и соответствует требованиям стандартов ISO 15106-2 и ASTM F1249.
• Высокоточные датчики обеспечивают высокую точность и повторяемость результатов измерений системы WVTR.
• Три диффузионные ячейки интегрированы в один прибор и имеют одинаковые условия температуры и влажности, что обеспечивает одинаковые условия испытаний во всех испытательных ячейках.
• Три отдельных или эквивалентных образца могут испытываться индивидуально, что позволяет получить независимые результаты за один цикл работы.
• Оснащённый системой регулирования влажности «сухой-влажный» с двойным потоком, прибор позволяет достигать трёхступенчатых диапазонов регулирования влажности: 0 % относительной влажности (RH), от 35 % до 90 % RH и 100 % RH с точностью до ±1 % RH.
• Высокоточная система регулирования температуры позволяет точно регулировать температуру в диапазоне от 10 °C до 60 °C с точностью до ±0,1 °C.
• Эталонная пленка для быстрой калибровки обеспечивает точность и универсальность данных испытаний (опция).
• Прибор оснащен новейшим операционным программным обеспечением компании SAICHENG, отличающимся удобным интерфейсом, интеллектуальной обработкой данных, строгой системой управления пользователями, безопасным хранением данных, функцией электронной подписи и т. д.

Принцип испытания

Испытуемый образец устанавливается в диффузионную камеру, которая разделена на сухую камеру и камеру с контролируемой влажностью. Поток сухого азота обдувает сухую сторону образца, при этом сухой азот уносит водяной пар, проникающий через образец из камеры с контролируемой влажностью, к инфракрасному датчику. Этот датчик генерирует электрические сигналы, пропорциональные концентрации водяного пара. Скорость проникновения водяного пара определяется путем анализа и расчета этих электрических сигналов. Для образцов упаковок поток сухого азота проходит внутри упаковки, а поток увлажнённого азота — снаружи.

Стандарты испытаний

Данный прибор соответствует многим национальным и международным стандартам:

ASTM F1249, ISO 15106-2, GB/T 26253, JIS K7129, YBB00092003-2015

Области применения

Основные области применения

Пленки

Подходит для испытания скорости пропускания водяного пара различными мембранными материалами, включая пластиковые пленки, композитные пластиковые пленки, бумажно-пластиковые композитные пленки, геомембраны, соэкструдированные пленки, пленки с алюминиевым покрытием, алюминиевую фольгу, композитные пленки с алюминиевой фольгой и водонепроницаемые дышащие пленки.

Листовые материалы

Подходит для испытаний на паропроницаемость различных инженерных пластиков, резины, строительных материалов (гидроизоляционных материалов для строительства), теплоизоляционных материалов и других листовых материалов, таких как листы из полипропилена (ПП), листы из поливинилхлорида (ПВХ), листы из поливинилдихлорида (ПВДХ), листы из нейлона и т. д.

Бумага и картон

Подходит для испытаний на паропроницаемость бумаги и картона

Тара

Подходит для испытаний на скорость пропускания водяного пара в таре, такой как пластиковые пакеты, бумажные коробки, пластиковые бутылки, пакеты для инфузионных растворов и бутылки для инфузионных растворов.

Технические характеристики

Параметры Характеристики

• Диапазон испытаний (испытание плёнки): 0,001 ~ 50 г/м²·24 ч (стандартный); 0,002 ~ 100 г/м²·24 ч (опциональный)
• Диапазон испытаний (испытание тары): 0,000005 ~ 0,25 г/(уп.·24 ч) (стандартный); 0,00001 ~ 0,5 г/(упаковка·24 ч) (опционально)
• Разрешение: 0,0001 г/м²·24 ч
• Количество образцов: 1 ~ 3 (независимые результаты испытаний)
• Диапазон температур: 10 °C ~ 60 °C (стандартный)
• Точность измерения температуры: ±0,1 °C
• Диапазон влажности: 5 % относительной влажности ~ 90 % относительной влажности, 100 % относительной влажности
• Точность измерения влажности: ±1 % относительной влажности
• Площадь испытания: 50 см²
• Толщина образца: ≤ 3 мм (возможна индивидуальная настройка)
• Газ-носитель: азот высокой чистоты 99,999 % (не входит в комплект поставки)
• Давление газа-носителя: ≥0,20 МПа
• Размер порта: металлическая трубка 1/8 дюйма
• Габариты прибора: 580 мм (Ш) × 750 мм (Г) × 460 мм (В)
• Источник питания: переменный ток 100–240 В, 50/60 Гц (может быть изменено в соответствии с местными требованиями)
• Вес нетто: 72 кг

Комплектация

Стандартная комплектация: прибор, планшет, профессиональное программное обеспечение, сетевой кабель, пробоотборник ромбовидной формы, металлическая трубка 1/8 дюйма, вакуумная смазка, редукционный клапан для азота, система контроля влажности

Дополнительные компоненты: эталонная пленка, устройство для испытания контейнеров

Примечание: 1. Порт подачи азота на приборе представляет собой металлическую трубку 1/8 дюйма;

2. Заказчикам необходимо самостоятельно обеспечить подачу газа и дистиллированной воды.

Обратите внимание: компания Jinan Saicheng постоянно стремится к инновациям и улучшению характеристик и функциональности своей продукции. В связи с этим технические характеристики могут изменяться без предварительного уведомления. Компания Jinan Saicheng оставляет за собой право на окончательное толкование и внесение изменений.
