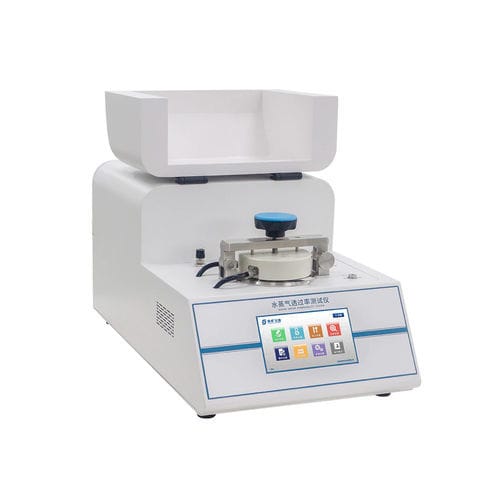

Паропроницаемый тестер W201

для упаковкидля композитных материаловбумаги или картона

Прибор для определения паропроницаемости W201 изготовлен по технологии инфракрасного датчика и предназначен для определения скорости прохождения водяного пара через материалы со средней и высокой барьерной способностью, такие как пластиковые пленки, композитные пленки, листы, бумага и другие разнообразные материалы.

Характеристики изделия

• 7-дюймовый цветной сенсорный экран с графическим интерфейсом пользователя (GUI).
• Данный прибор разработан и изготовлен в соответствии с методом инфракрасного датчика и отвечает требованиям стандартов ISO 15106-2 и ASTM F1249.
• Высокоточные датчики обеспечивают высокую точность и повторяемость измерений коэффициента пропускания водяного пара (WVTR).
• Прибор оснащён системой регулирования влажности «сухой-влажный» с двумя потоками, что позволяет достигать трёх ступеней диапазонов регулирования влажности: 0 % относительной влажности (RH), от 35 % до 90 % RH и 100 % RH с точностью до ±1 % RH.
• Высокоточная система регулирования температуры позволяет точно регулировать температуру в диапазоне от 10 °C до 60 °C с точностью до ±0,1 °C.
• Эталонная пленка для быстрой калибровки обеспечивает точные и универсальные данные испытаний (опция).
• Прибор оснащен новейшим операционным программным обеспечением SAICHENG, отличающимся удобным интерфейсом, интеллектуальной обработкой данных, строгим управлением пользователями, безопасным хранением данных, электронной подписью и т. д.
• Оснащен микропринтером и стандартным USB-интерфейсом.

Принцип испытания
Испытуемый образец устанавливается в диффузионную камеру, которая разделена на сухую камеру и камеру с контролируемой влажностью. Поток сухого азота обдувает сухую сторону образца, при этом сухой азот переносит водяной пар, проникающий через образец из камеры с контролируемой влажностью, к инфракрасному датчику. Этот датчик генерирует электрические сигналы, пропорциональные концентрации водяного пара. Скорость проникновения водяного пара определяется путем анализа и расчета этих электрических сигналов. Для образцов упаковок поток сухого азота проходит внутри упаковки, а поток увлажнённого азота — снаружи.

Стандарты испытаний
Данный прибор соответствует многим национальным и международным стандартам:

ASTM F1249, ISO 15106-2, GB/T 26253, JIS K7129, YBB00092003-2015

Области применения
Основные области применения
Пленки
Подходит для испытания скорости пропускания водяного пара различных мембранных материалов, включая пластиковые пленки, композитные пластиковые пленки, бумажно-пластиковые композитные пленки, геомембраны, соэкструдированные пленки, пленки с алюминиевым покрытием, алюминиевую фольгу, композитные пленки с алюминиевой фольгой и водонепроницаемые дышащие пленки.

Листовые материалы
Подходит для испытаний на паропроницаемость различных инженерных пластиков, резины, строительных материалов (гидроизоляционных материалов для строительства), теплоизоляционных материалов и других листовых материалов, таких как листы из полипропилена (ПП), листы из ПВХ, листы из ПВДЦ, листы из нейлона и т. д.

Бумага и картон
Подходит для испытаний на паропроницаемость бумаги и картона

Тару
Подходит для испытаний скорости пропускания водяного пара тарой, такой как пластиковые пакеты, бумажные коробки, пластиковые бутылки, пакеты для инфузий и бутылки для инфузий.

Технические характеристики
Параметры Характеристики

• Диапазон испытаний (испытание пленки): 0,01 ~ 50 г/м²·24 ч (стандартный); 0,02 ~ 100 г/м²·24 ч (опциональный)
• Диапазон испытаний (испытание контейнеров): 0,00005 ~ 0,25 г/(уп.·24 ч) (стандартный); 0,0001 ~ 0,5 г/(уп.·24 ч) (опциональный)
• Разрешение: 0,0001 г/м²·24 ч
• Количество образцов: 1
• Диапазон температур: 10 °C ~ 60 °C (стандартный)
• Точность температуры: ±0,1 °C
• Диапазон влажности: 35 % относительной влажности ~ 90 % относительной влажности, 100 % относительной влажности
• Точность измерения влажности: ±1 % относительной влажности
• Площадь испытания: 50 см²
• Толщина образца: ≤ 3 мм (возможна индивидуальная настройка)
• Газ-носитель: азот высокой чистоты 99,999 % (не входит в комплект поставки)
• Давление газа-носителя: ≥0,20 МПа
• Размер порта: металлическая трубка 1/8 дюйма
• Габариты прибора: 370 мм (Ш) × 700 мм (Г) × 300 мм (В)
• Источник питания: переменный ток 100–240 В, 50/60 Гц (может быть изменено в соответствии с местными требованиями)
• Вес нетто: 36 кг

Комплектация
Стандартная комплектация: прибор, микропринтер, профессиональное программное обеспечение, сетевой кабель, пробоотборник ромбовидной формы, вакуумная смазка, металлическая трубка 1/8 дюйма, редукционный клапан для азота

Дополнительные компоненты: эталонная пленка, устройство для испытания контейнеров, компьютер

Примечание: 1. Порт подачи газа прибора представляет собой металлическую трубку 1/8 дюйма;
2. Заказчикам необходимо самостоятельно обеспечить подачу газа и дистиллированной воды.

Обратите внимание: компания Jinan Saicheng постоянно стремится к инновациям и улучшению характеристик и функциональности своей продукции. В связи с этим технические характеристики могут изменяться без предварительного уведомления. Компания Jinan Saicheng оставляет за собой право на окончательное толкование и внесение изменений.
