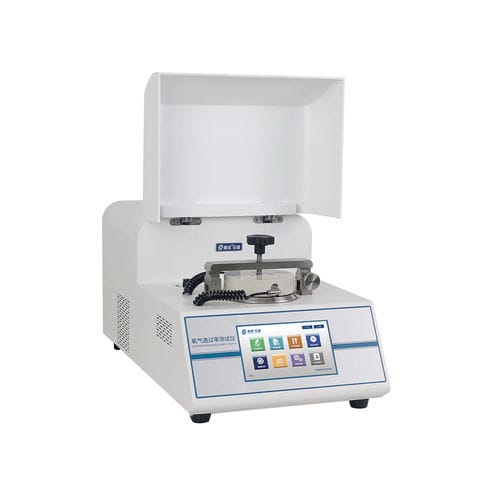

Тестер скорости передачи кислорода S401

для композитных материаловOTRдля пленки

Прибор для определения скорости проникновения кислорода S401 изготовлен на основе метода кулометрических датчиков и предназначен для испытания кислородной проницаемости материалов со средней и высокой барьерной способностью, таких как пластиковые пленки, композитные пленки, листы, бумага и другие упаковочные материалы, используемые в пищевой, фармацевтической, медицинской, потребительской и электронной промышленности и т. д.

Характеристики изделия

• 7-дюймовый цветной сенсорный экран с графическим интерфейсом пользователя (GUI).
• Данный прибор разработан и изготовлен в соответствии с методом кулометрического датчика и отвечает требованиям стандарта ASTM D3985.
• Высокоточные кулометрические датчики обеспечивают высокую точность и повторяемость измерений проницаемости кислорода (OTR).
• Высокоточная система контроля температуры (опция) позволяет точно регулировать температуру в диапазоне от 10 °C до 60 °C с точностью до ±0,1 °C.
• Эталонная пленка для быстрой калибровки обеспечивает точность и универсальность результатов испытаний (опция).
• Прибор оснащен новейшим операционным программным обеспечением компании SAICHENG, отличающимся удобным интерфейсом, интеллектуальной обработкой данных, строгой системой управления пользователями, безопасным хранением данных, функцией электронной подписи и т. д.
• Оснащен микропринтером и стандартным интерфейсом USB.

Принцип испытания
Предварительно подготовленный образец закрепляется в испытательной камере: с одной стороны образца проходит поток кислорода или воздуха, а с другой — поток азота высокой чистоты. Молекулы кислорода проникают через образец на сторону азота и поступают к кулометрическому датчику. Датчик анализирует концентрацию кислорода и рассчитывает скорость пропускания кислорода, а также другие показатели.

Стандарты испытаний
Данный прибор соответствует многим национальным и международным стандартам: DIN 53380-3, JIS K7126-2-B, GB/T 19789, GB/T 31354, YBB 00082003-2015.

Области применения
Основные области применения: в том числе пластиковые пленки, композитные пластиковые пленки, бумажно-пластиковые композитные пленки, геомембраны, соэкструдированные пленки, алюминизированные пленки, алюминиевая фольга, композитные пленки с алюминиевой фольгой и многие другие.
Расширенные области применения: в том числе пластиковые бутылки, пакеты, картонные коробки с покрытием, вакуумные пакеты, металлические трехкомпонентные банки, пластиковая упаковка для косметики, мягкие тубы для зубной пасты, стаканчики для желе и йогурта.

Параметры испытаний
Испытание пленки

• Диапазон испытаний: 0,05 ~ 200 см/(м·день) (стандартный)
• 0,05 ~ 28 800 см/(м·день) (дополнительный) (стандартная площадь 50 см)
• Разрешение: 0,001 см/(м·день)
• Диапазон температур: 10 ~ 60 °C
• Точность измерения температуры: ±0,1 °C

Испытание упаковки (опция)

• Диапазон измерения: 0,00025 ~ 1 см/(уп.·день) (стандартный)
• 0,00025 ~ 144 см/(уп.·день) (опция)
• Разрешение: 0,0001 см/(уп.·день)
• Диапазон температур: от температуры окружающей среды до 60 °C (опционально)
• Точность измерения температуры: ±0,1 °C

Технические характеристики

• Количество образцов: 1
• Размер образца: 97 мм × 97 мм (возможна индивидуальная настройка)
• Толщина образца: ≤3 мм
• Площадь испытания: 50 см
• Испытательный газ: 99,5 % кислорода (не входит в комплект поставки)
• Газ-носитель: 99,999 % азота (не входит в комплект поставки)
• Размер порта: металлическая трубка 1/8 дюйма
• Габариты прибора: 370 мм (Ш) × 700 мм (Г) × 300 мм (В)
• Источник питания: переменный ток 100–240 В, 50/60 Гц (может быть изменено в соответствии с местными требованиями)
• Вес нетто: 36 кг

Комплектация
Стандартная комплектация: прибор, микропринтер, профессиональное программное обеспечение, сетевой кабель, пробоотборник ромбовидной формы, вакуумная смазка, металлическая трубка 1/8 дюйма, редукционный клапан для азота

Дополнительные компоненты: компьютер, эталонная пленка, редукционный клапан для кислорода, устройство для испытания контейнеров, устройство для контроля температуры контейнеров

Примечание: 1. Порт подачи газа прибора — металлическая трубка 1/8 дюйма;
2. Порт подачи кислорода — полиуретановая трубка Φ4 мм;
3. Заказчикам необходимо самостоятельно обеспечить подачу газа.

Обратите внимание: компания «Цзинань Сайчэн» постоянно стремится к инновациям и совершенствованию характеристик и функциональных возможностей своей продукции. В связи с этим технические характеристики могут изменяться без предварительного уведомления. Компания «Цзинань Сайчэн» оставляет за собой право на окончательное толкование и внесение изменений.
