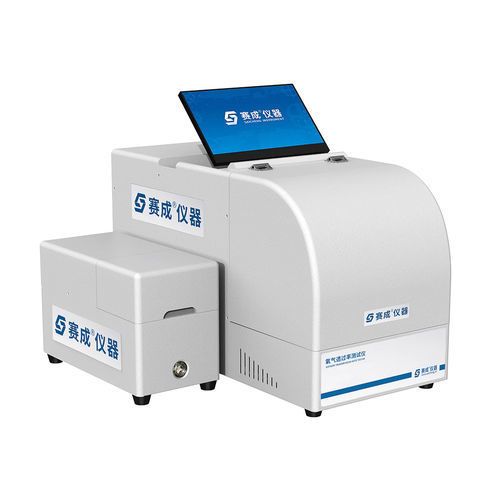

Тестер скорости передачи кислорода S403H

для упаковкидля композитных материаловOTR

Прибор для определения скорости проникновения кислорода S403H изготовлен на основе метода кулометрического датчика и предназначен для испытания кислородной проницаемости материалов со средней и высокой барьерной способностью, таких как пластиковые пленки, композитные пленки, листы, бумага и другие упаковочные материалы, используемые в пищевой, фармацевтической, медицинской, потребительской и электронной промышленности и т. д.

Характеристики изделия

• 13-дюймовый планшет с сенсорным экраном под управлением операционной системы Windows 10.
• Данный прибор разработан и изготовлен в соответствии с методом кулометрического датчика и отвечает требованиям стандарта ASTM D3985.
• Высокоточные кулометрические датчики обеспечивают высокую точность и повторяемость измерений проницаемости кислорода (OTR).
• Три диффузионные ячейки интегрированы в один прибор и работают при одинаковых условиях температуры и влажности, что гарантирует стабильность условий испытаний во всех испытательных ячейках.
• Три различных или эквивалентных образца могут тестироваться индивидуально, что позволяет получить независимые результаты за один цикл работы.
• Высокоточная система контроля температуры позволяет точно регулировать температуру в диапазоне от 10 °C до 60 °C с точностью до ±0,1 °C.
• Эталонная пленка для быстрой калибровки обеспечивает точность и универсальность данных испытаний (опция).
• Прибор оснащен новейшим операционным программным обеспечением компании SAICHENG, отличающимся удобным интерфейсом, интеллектуальной обработкой данных, строгой системой управления пользователями, безопасным хранением данных, электронной подписью и т. д.

Принцип испытания
Предварительно подготовленный образец закрепляется в испытательной камере: с одной стороны образца проходит поток кислорода или воздуха, а с другой — поток азота высокой чистоты. Молекулы кислорода проникают через образец на сторону азота и поступают к кулометрическому датчику. Датчик анализирует концентрацию кислорода и рассчитывает скорость пропускания кислорода, а также другие показатели.

Стандарты испытаний
Данный прибор соответствует многим национальным и международным стандартам: DIN 53380-3, JIS K7126-2-B, GB/T 19789, GB/T 31354, YBB 00082003-2015.

Области применения
Основные области применения: пластиковые пленки, композитные пластиковые пленки, бумажно-пластиковые композитные пленки, геомембраны, соэкструдированные пленки, алюминизированные пленки, алюминиевая фольга, композитные пленки с алюминиевой фольгой и многие другие.
Расширенные области применения: пластиковые бутылки, пакеты, картонные коробки с покрытием, вакуумные пакеты, металлические трехкомпонентные банки, пластиковая упаковка для косметики, мягкие тубы для зубной пасты, стаканчики для желе и йогурта.

Параметры испытаний
Испытание пленки

• Диапазон испытаний: 0,01 ~ 200 см/(м·день) (стандартный)
• 0,01 ~ 28 800 см/(м·день) (опционально)
• Не менее 400 000 см/(м·день) (возможна индивидуальная настройка) (стандартная площадь 50 см)
• Разрешение: 0,001 см/(м·день)
• Диапазон влажности: 0 % относительной влажности, 5 % ~ 90 % относительной влажности, 100 % относительной влажности в пределах стандартного диапазона температур испытаний
• Диапазон температур: 10 ~ 60 °C
• Точность измерения температуры: ±0,1 °C

Тест упаковки (опционально)

• Диапазон тестирования: 0,00005 ~ 1 см³/(уп.·день) (стандартный)
• 0,00005 ~ 144 см³/(уп.·день) (опционально)
• Не менее 2 000 см³/(уп.·день) (возможна индивидуальная настройка)
• Разрешение: 0,00001 см³/(уп.·день)
• Диапазон температур: от температуры окружающей среды до 60 °C
• Точность измерения температуры: ±0,1 °C

Технические характеристики

• Количество образцов: 3
• Размер образца: 97 мм × 97 мм (возможна индивидуальная настройка)
• Толщина образца: ≤3 мм
• Площадь испытания: 50 см²
• Испытательный газ: 99,5 % кислорода (не входит в комплект поставки)
• Газ-носитель: 99,999 % азота (не входит в комплект поставки)
• Размер порта: металлическая трубка 1/8 дюйма
• Габариты прибора: 580 мм (Ш) × 750 мм (Г) × 460 мм (В)
• Источник питания: переменный ток 100–240 В, 50/60 Гц (может быть изменено в соответствии с местными требованиями)
• Вес нетто: 72 кг

Комплектация
Стандартная комплектация: прибор, планшет, профессиональное программное обеспечение, сетевой кабель, ромбовидный пробоотборник, вакуумная смазка, металлическая трубка 1/8 дюйма, редукционный клапан для азота, система контроля влажности

Дополнительные компоненты: эталонная пленка, устройство для испытания контейнеров, устройство для контроля температуры контейнеров

Примечание: 1. Порт подачи азота на приборе представляет собой металлическую трубку 1/8 дюйма;
2. Порт подачи кислорода представляет собой полиуретановую трубку диаметром Φ4 мм; 3. Заказчикам необходимо самостоятельно обеспечить подачу газа.

Обратите внимание: компания Jinan Saicheng постоянно стремится к инновациям и улучшению характеристик и функциональности своей продукции. В связи с этим технические характеристики могут изменяться без предварительного уведомления. Компания Jinan Saicheng оставляет за собой право на окончательное толкование и внесение изменений.
