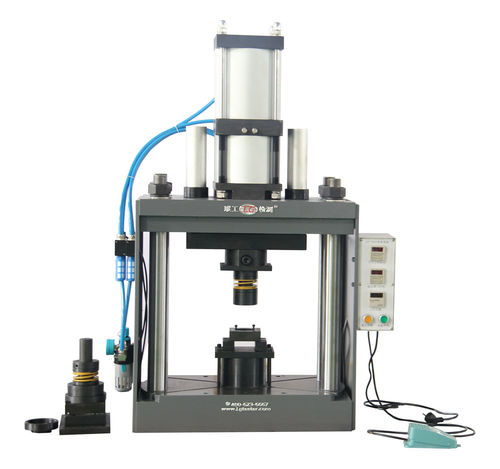

Во-первых, описание устройства:
Для достижения цели подготовки круглого образца чашки глубокой вытяжки, наша компания предоставляет пневматическое устройство подачи штампов, которое соответствует требованиям GBT24183-2021 "Металлические материалы - листы и полосы - испытание на разрыв", для производства круглых дисков φ60 мм, а диапазон толщины подготовки образца составляет 0,15 -3 мм. Использование одного источника привода для одновременного привода нескольких компонентов, что характеризуется единым ритмом обработки, высокой точностью обработки и повышенной эффективностью обработки.
Во-вторых, структурная схема:
Устройство включает в себя основную часть корпуса, приводную часть, направляющую часть, пневматическую систему, электрическую систему управления, нижний компонент пресс-формы, верхний компонент пресс-формы, и т.д.; Во время работы, необходимо только вручную пропустить образец полосы шириной 100 мм через прессующий штамп, и нажать кнопку "ножной переключатель", чтобы начать операцию заготовки.
В-третьих, основные технические параметры:
1. Рабочее давление: 250KN;
2. Усилие быстрого продвижения: 8,5KN;
3. Сила возврата: 6.6KN;
4. Общий ход поршня: 200 мм;
5. Силовой ход: 35 мм;
6. Рабочий цикл: 3.2 секунды/время;
7. Скорость опускания: 100 мм/сек;
8. Время удержания давления: устанавливается произвольно;
9. Режим работы: ножной переключатель;
10. Расход воздуха: 11 л/раз;
11. Давление источника воздуха: 0,7МПа;
12. Расстояние между колоннами: 480 мм;
13. Высота закрытия: 380 мм;
---
