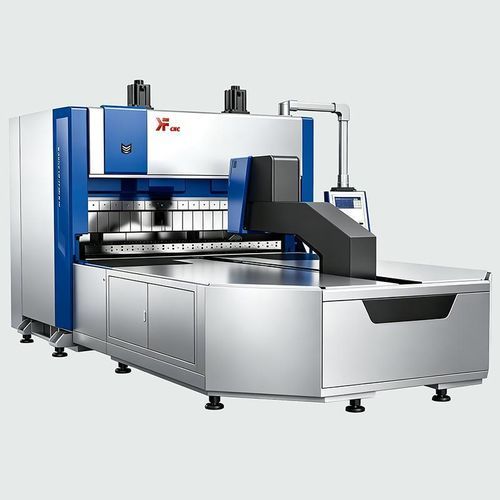

Сервоэлектрический гибочный пресс KMB-2200

полностью электрическийс ручным управлениемдля листа

Краткое описание
KaFe Центр гибки панелей KMB-2200 — цефоенно-серво приводной центр гибки с ручной сменой инструмента (MTC). Предназначен для автоматизированных операций гибки листового металла с многокоординатным управлением, короткими циклами и высокой точностью размеров.

Функции продукта
KMB-2200 позволяет выполнять гибку листа в сложные формы без специальных штампов. Полностью электрическая серво-система заменяет гидравлические приводы, снижая затраты на обслуживание, повышая повторяемость и увеличивая скорость отклика. Машина поддерживает интерфейсы автоматизированной производственной линии и многокоординатные движения для гибки под прямым углом, неглубоких углов, дуговой гибки и многослойного формоизменения.

Цена
Fob Price: US $0.5 - 9,999 / Piece

Основные указания по конфигурации

• Корпус из высококачественного литья: Рама из QT500-7 / серого чугуна с обработкой для снятия напряжений и точной проверкой для обеспечения долгосрочной стабильности и жесткости.
• Тяжелонагруженный винт: Шлифованный винт Taiwan MYE TBI для стабильной передачи и высокой точности позиционирования при низких эксплуатационных затратах.
• Линейные направляющие высокой прочности: Taiwan PMI/SHAC тяжелонагруженные направляющие для большей грузоподъемности и точности.

Основные технические параметры (фрагмент таблицы)
Модель: KMB-2200
Структура подачи: Тип рычага
Конструкция рабочего стола: Щеточная
Длина гибки: 2250 mm
Длина листа: 2200 mm
Ширина листа: 1500 mm
Высота гиба: 175 mm
Минимальные размеры формовки по четырем сторонам: 320 x 200 mm
Минимальные размеры формовки по двум сторонам: 200 mm
Минимальный радиус дуги: 1.2 mm
Максимальная непрерывная скорость гибки: 0.5 s/лезвие
Расстояние между верхним и нижним лезвием: 190 mm
Точность гибки: 0.03 mm
Диапазон угла гибки: 0–180°
Максимальная толщина материала: Алюминий 2.0 mm / Углеродистая сталь 1.5 mm / Нержавеющая сталь 1.0 mm
Минимальная толщина материала: 0.35 mm
CNC система: SYNTEC / Taiwan New Generation
ОС: Win7+OS
Количество осей: Стандарт 13 осей
Номинальное напряжение: 380 V
Пиковая мощность: 24 KW
Средняя мощность: 4.5 KW
Размеры машины: 4850 x 2780 x 2600 mm
Вес машины: ~12 000 kg

Детали конфигурации (ключевые элементы)

• Рама машины: Самостоятельно разработанная рама из литья QT500 с обработкой снятия напряжений для обеспечения долгосрочной геометрической стабильности.
• Штампы: Высокочастотная закалка и отпуск для повышения износостойкости и срока службы.
• Система управления: Тайваньская новая генерация CNC (Kefei CNC) для точной многокоординатной синхронизации и упрощённого программирования.
• Система подачи масла и само-смазывания: Автоматическая подача масла с сигнализацией низкого уровня для обеспечения безопасной работы.
• Функция выравнивания: Возможность выравнивания заготовок.
• Верхнее и нижнее прижатие кромок: Обеспечивает формовку верхней и нижней "dead edge" кромки.
• Ручное колесо: Функция защиты от столкновения ножа; оператор может вручную позиционировать оси с помощью ручного колеса.
• Интерфейс автоматизированной производственной линии: Возможность подключения к оборудованию по линии для автоматизации.
• Расширенные и дуговые команды: Прямой вызов дуговой команды с вводом радиуса для дуговой гибки.
• Сервопривод: Inovance/Hechuan шинаевой сервопривод с высокой перегрузочной стойкостью и плавной работой на малых скоростях.
• Электрические компоненты: Компоненты Schneider для стабильной работы.
• Микрореле: Реле Japan Izumi с медными катушками для хорошей проводимости и долговечности.

Примеры гибки
KaFe Центр гибки панелей KMB-2200 позволяет формовать листы в прямые углы, непраямые углы, дуги и многоступенчатые формы без специальных штампов и подходит для различных промышленных изделий и применений.

Технические характеристики

• Модель: KMB-2200
• Длина гибки: 2250 mm
• Длина листа: 2200 mm
• Ширина листа: 1500 mm
• Высота гиба: 175 mm
• Мин. разм. формовки 4 стороны: 320 x 200 mm
• Мин. разм. формовки 2 стороны: 200 mm
• Мин. радиус дуги: 1.2 mm
• Макс. непрерывная скорость: 0.5 s/лезвие
• Расстояние разрыва: 190 mm
• Точность гибки: 0.03 mm
• Диапазон углов: 0–180°
• Толщина материала (макс): Алюминий 2.0 mm / Сталь 1.5 mm / Нерж. сталь 1.0 mm
• Толщина материала (мин): 0.35 mm
• CNC система: SYNTEC / Taiwan New Generation
• ОС: Win7+OS
• Оси: Стандарт 13 осей
• Напряжение: 380 V
• Пиковая мощность: 24 KW
• Средняя мощность: 4.5 KW
• Габариты: 4850 x 2780 x 2600 mm
• Масса: ~12 000 kg
• Основные компоненты и функции: Рама QT500, винт MYE TBI, направляющие PMI/SHAC, серво Inovance/Hechuan, электрические компоненты Schneider, реле Japan Izumi, автоматическая смазка, функция анти-коллизии, интерфейс производственной линии
