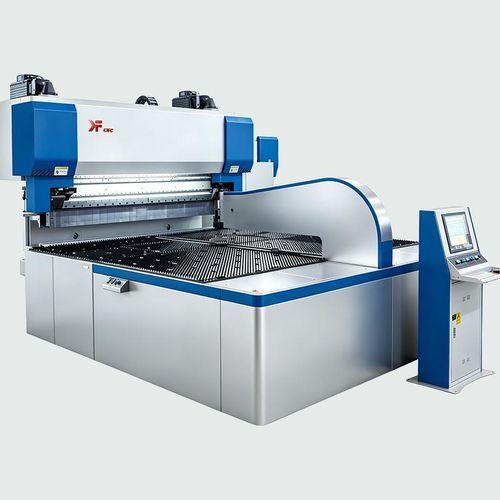

Сервоэлектрический гибочный пресс B2530

для листаавтоматическийконтролируемый PLC

Краткое описание

• Станок для гибки панелей, разработан для непрерывной многократной гибки с высокой эффективностью и автоматической сменой инструмента (ATC)
• Система замкнутого контура Germany Beckhoff для высокой точности гибки
• Прецизионный линейный энкодер Italy GIVI MEASURE для обратной связи по положению
• Тепловая обработка корпуса обеспечивает высокую прочность и стабильность
• Нет необходимости в ручной смене инструмента; прижимной инструмент автоматически изменяет длину в зависимости от длины листа
• Автоматическое программное обеспечение выполняет планирование, проверку и оптимизацию всех операций
• Управление всеми осями серводвигателями для быстрой и энергосберегающей работы
• Автоматическое управление силой прижима; функция наложения — опция

Технические характеристики
Модель: B2530
Единицы: mm / KN / ° / T / KVA (по соответствующим позициям)
Макс. длина гибки: 2500 mm
Макс. диагональная длина детали: 2800 mm (в развернутом виде)
Мин. размер коробки: 410×230 mm (внутренняя ширина)
Макс. высота гибки: 300 mm
Макс. сила гибки: 280 KN
Макс. сила прижима: 1100 KN (опция)
Макс. глубина внутреннего захвата: 30 mm
Толщина листа: 0,5-1,5 mm (углеродистая сталь)
Угол гибки: -130° до +130°
Точность угла гибки: ±0,75°
Прямолинейность гибки: ±0,3 mm/m
Точность позиционирования: ±0,1 mm
Регулировка длины гибки: Авто
Процесс гибки: Авто
Функция наложения: Опция (макс. сила прижима: 1100 KN)
Оси: 18
Давление воздуха: ≥0,6 MPa
Мощность: 65 KVA
Вес: 21 T
Габариты станка: 5000×3200×2800 mm

Стандартные компоненты

• Контроллер: Germany Beckhoff
• I/O модуль: Germany Beckhoff
• Шкала: Italy GIVI MEASURE
• Датчик: Germany BALLUFF
• Реле: Schneider / Omron
• Серводвигатель и привод: VEICHI
• Тяжелый прецизионный шариковинтовой привод: Nanjing YIGONG
• Тяжелые прецизионные направляющие: Nanjing YIGONG
• Прецизионный редуктор: Lee Ming, Taiwan
• Прецизионные подшипники: NSK, Japan
• Ремень и шкив: Fulong, Ningbo
• Пневмоэлементы: SMC / Airtac
• Компонент смазки: BIJUR
• Программное обеспечение: Kafe

Характеристики / Технические спецификации

• Модель: B2530
• Макс. длина гибки: 2500 mm
• Диагональная длина детали: 2800 mm (в развернутом виде)
• Мин. размер коробки: 410×230 mm (внутренняя ширина)
• Макс. высота гибки: 300 mm
• Макс. сила гибки: 280 KN
• Макс. сила прижима: 1100 KN (опция)
• Толщина листа (углеродистая сталь): 0,5 - 1,5 mm
• Угол гибки: -130° до +130°
• Точность угла гибки: ±0,75°
• Прямолинейность гибки: ±0,3 mm/m
• Точность позиционирования: ±0,1 mm
• Количество осей: 18
• Требуемое давление воздуха: ≥0,6 MPa
• Мощность: 65 KVA
• Вес: 21 T
• Габариты машины: 5000 × 3200 × 2800 mm
