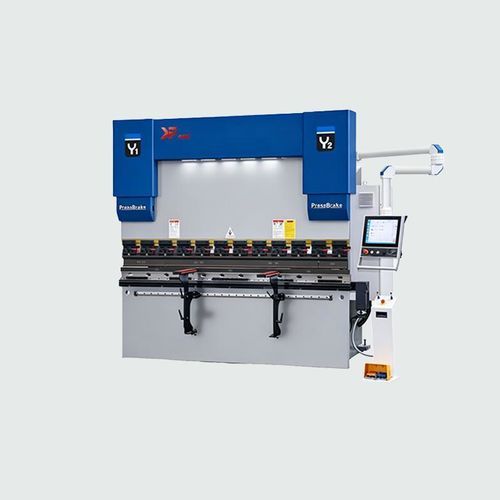

Сервогидравлический листогибочный пресс KTP seriesЧПУавтоматическийвысокая мощность
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Привод
- сервогидравлический
- Контроль-управление
- ЧПУ
- Другие характеристики
- сверхточный, автоматический, высокоэффективный, высокая мощность, синхронизированный
- Сила давления
МАКС.: 6 000 kN
МИН.: 400 kN
- Длина сгиба
МАКС.: 6 000 mm
(236,2 in)МИН.: 1 600 mm
(63 in)- Мощность двигателя
МАКС.: 45 kW
(61,18 hp)МИН.: 5,5 kW
(7,48 hp)- Длина устройства
МАКС.: 6 500 mm
(256 in)МИН.: 1 800 mm
(71 in)- Ширина устройства
МАКС.: 2 600 mm
(102,36 in)МИН.: 1 200 mm
(47,24 in)- Высота устройства
МАКС.: 3 800 mm
(149,61 in)МИН.: 1 800 mm
(70,87 in)- Открытая высота
МАКС.: 620 mm
(24 in)МИН.: 320 mm
(13 in)- Максимальный ход
МАКС.: 300 mm
(12 in)МИН.: 100 mm
(4 in)
Описание
Краткое описание
1. CNC-система
TP10S — 10-дюймовый сенсорный CNC-контроллер, оптимизированный для гибочных прессов. Управление по CAN-шине обеспечивает высокую точность позиционирования и упрощённую проводку. Вводя толщину листа и угол гиба, система автоматически вычисляет глубину гиба и развернутые размеры. Встроенная компенсация прогиба и угла поддерживает стабильную размерную точность. Поддерживает расширение по осям, многоступенчатое круговое гибочное программирование, большой объём памяти программ и статистику производства.
2. Синхронная конструкция с торсионным валом
Вал изготовлен методом ковки и кування, обеспечивает высокую прочность, хорошую упругость и регулируемую конструкцию для синхронного движения ползуна.
3. Электрическая система
Замок безопасности отключает питание при открытии двери. В системе используются качественные сервоприводы и комплектующие Schneider Electric для надёжного управления.
4. Гидравлическая система
Гидравлическая станция на базе ведущего отечественного мотора в сочетании с качественными цилиндрами и премиальными гидравлическими компонентами обеспечивает долговременную работу.
Техническая таблица
Type | Nominal Force (KN) | Worktable Length (mm) | Poles Distance (mm) | Throat Depth (mm) | Slider Travel (mm) | Max Open (mm) | Power (kW) | Dimension LxWxH (mm)
KTP40T/1600 | 400 | 1600 | 1200 | 200 | 100 | 320 | 5.5 | 1800x1200x1800
KTP40T/2000 | 400 | 2000 | 1600 | 200 | 100 | 320 | 5.5 | 2300x1280x2100
KTP50T/2500 | 500 | 2500 | 1900 | 200 | 100 | 320 | 5.5 | 2850x1800x2200
KTP63T/2500 | 630 | 2500 | 1960 | 250 | 120 | 345 | 5.5 | 2850x1800x2300
KTP63T/3200 | 630 | 3200 | 2600 | 250 | 120 | 345 | 5.5 | 3500x1800x2300
KTP80T/2500 | 800 | 2500 | 1960 | 250 | 120 | 350 | 5.5 | 2900x1800x2350
KTP80T/3200 | 800 | 3200 | 2600 | 250 | 120 | 350 | 5.5 | 3700x1800x2400
KTP80T/4000 | 800 | 4000 | 3200 | 250 | 120 | 350 | 5.5 | 4300x1800x2400
KTP100T/2500 | 1000 | 2500 | 1960 | 320 | 120 | 380 | 7.5 | 2900x1800x2450
KTP100T/3200 | 1000 | 3200 | 2600 | 320 | 120 | 380 | 7.5 | 3800x1800x2500
KTP100T/4000 | 1000 | 4000 | 3200 | 320 | 120 | 380 | 7.5 | 4400x1800x2500
KTP125T/2500 | 1250 | 2500 | 1960 | 320 | 120 | 380 | 7.5 | 3000x1800x2500
KTP125T/3200 | 1250 | 3200 | 2600 | 320 | 120 | 380 | 7.5 | 3800x1850x2500
KTP125T/4000 | 1250 | 4000 | 3200 | 320 | 120 | 380 | 7.5 | 4400x1850x2500
KTP160T/3200 | 1600 | 3200 | 2600 | 320 | 200 | 450 | 11 | 3900x1900x2650
KTP160T/4000 | 1600 | 4000 | 3200 | 320 | 200 | 450 | 11 | 4500x1900x2650
KTP160T/5000 | 1600 | 5000 | 4000 | 320 | 200 | 450 | 11 | 5500x2000x2700
KTP160T/6000 | 1600 | 6000 | 4800 | 320 | 200 | 450 | 11 | 6500x2000x3100
KTP200T/3200 | 2000 | 3200 | 2600 | 350 | 250 | 500 | 15 | 3900x2000x2650
KTP200T/4000 | 2000 | 4000 | 3200 | 350 | 250 | 500 | 15 | 4500x2000x2700
KTP200T/5000 | 2000 | 5000 | 4000 | 350 | 250 | 500 | 15 | 5500x2000x2700
KTP200T/6000 | 2000 | 6000 | 4800 | 350 | 250 | 500 | 15 | 6500x2000x2800
KTP250T/3200 | 2500 | 3200 | 2600 | 350 | 250 | 520 | 18.5 | 3900x2050x2850
KTP250T/4000 | 2500 | 4000 | 3200 | 350 | 250 | 520 | 18.5 | 4500x2050x2850
KTP250T/5000 | 2500 | 5000 | 4000 | 350 | 250 | 520 | 18.5 | 5500x2050x2850
KTP250T/6000 | 2500 | 6000 | 4800 | 400 | 250 | 520 | 18.5 | 6500x2150x2900
KTP300T/3200 | 3000 | 3200 | 2600 | 400 | 250 | 520 | 22 | 4000x2100x2980
KTP300T/4000 | 3000 | 4000 | 3200 | 400 | 250 | 520 | 22 | 4500x2100x2980
KTP300T/5000 | 3000 | 5000 | 4000 | 400 | 250 | 520 | 22 | 5500x2150x2980
KTP300T/6000 | 3000 | 6000 | 4800 | 400 | 250 | 520 | 22 | 6500x2150x2980
KTP400T/4000 | 4000 | 4000 | 3200 | 400 | 250 | 540 | 30 | 4500x2300x3450
KTP400T/5000 | 4000 | 5000 | 4000 | 400 | 250 | 540 | 30 | 5500x2300x3450
KTP400T/6000 | 4000 | 6000 | 4800 | 400 | 250 | 540 | 30 | 6500x2300x3500
KTP500T/4000 | 5000 | 4000 | 3200 | 400 | 300 | 620 | 37 | 4500x2450x3600
KTP500T/5000 | 5000 | 5000 | 4000 | 400 | 300 | 620 | 37 | 5500x2450x3600
KTP500T/6000 | 5000 | 6000 | 4800 | 400 | 300 | 620 | 37 | 6500x2500x3700
KTP600T/4000 | 6000 | 4000 | 3200 | 400 | 300 | 620 | 45 | 4500x2500x3700
KTP600T/6000 | 6000 | 6000 | 4800 | 400 | 300 | 620 | 45 | 6500x2600x3800
Технические характеристики / Ключевые моменты
- FOB Цена: US $0.5 - 9,999 / Штука
1. CNC-система
TP10S — 10-дюймовый сенсорный CNC-контроллер, оптимизированный для гибочных прессов. Управление по CAN-шине обеспечивает высокую точность позиционирования и упрощённую проводку. Вводя толщину листа и угол гиба, система автоматически вычисляет глубину гиба и развернутые размеры. Встроенная компенсация прогиба и угла поддерживает стабильную размерную точность. Поддерживает расширение по осям, многоступенчатое круговое гибочное программирование, большой объём памяти программ и статистику производства.
2. Синхронная конструкция с торсионным валом
Вал изготовлен методом ковки и кування, обеспечивает высокую прочность, хорошую упругость и регулируемую конструкцию для синхронного движения ползуна.
3. Электрическая система
Замок безопасности отключает питание при открытии двери. В системе используются качественные сервоприводы и комплектующие Schneider Electric для надёжного управления.
4. Гидравлическая система
Гидравлическая станция на базе ведущего отечественного мотора в сочетании с качественными цилиндрами и премиальными гидравлическими компонентами обеспечивает долговременную работу.
Техническая таблица
Type | Nominal Force (KN) | Worktable Length (mm) | Poles Distance (mm) | Throat Depth (mm) | Slider Travel (mm) | Max Open (mm) | Power (kW) | Dimension LxWxH (mm)
KTP40T/1600 | 400 | 1600 | 1200 | 200 | 100 | 320 | 5.5 | 1800x1200x1800
KTP40T/2000 | 400 | 2000 | 1600 | 200 | 100 | 320 | 5.5 | 2300x1280x2100
KTP50T/2500 | 500 | 2500 | 1900 | 200 | 100 | 320 | 5.5 | 2850x1800x2200
KTP63T/2500 | 630 | 2500 | 1960 | 250 | 120 | 345 | 5.5 | 2850x1800x2300
KTP63T/3200 | 630 | 3200 | 2600 | 250 | 120 | 345 | 5.5 | 3500x1800x2300
KTP80T/2500 | 800 | 2500 | 1960 | 250 | 120 | 350 | 5.5 | 2900x1800x2350
KTP80T/3200 | 800 | 3200 | 2600 | 250 | 120 | 350 | 5.5 | 3700x1800x2400
KTP80T/4000 | 800 | 4000 | 3200 | 250 | 120 | 350 | 5.5 | 4300x1800x2400
KTP100T/2500 | 1000 | 2500 | 1960 | 320 | 120 | 380 | 7.5 | 2900x1800x2450
KTP100T/3200 | 1000 | 3200 | 2600 | 320 | 120 | 380 | 7.5 | 3800x1800x2500
KTP100T/4000 | 1000 | 4000 | 3200 | 320 | 120 | 380 | 7.5 | 4400x1800x2500
KTP125T/2500 | 1250 | 2500 | 1960 | 320 | 120 | 380 | 7.5 | 3000x1800x2500
KTP125T/3200 | 1250 | 3200 | 2600 | 320 | 120 | 380 | 7.5 | 3800x1850x2500
KTP125T/4000 | 1250 | 4000 | 3200 | 320 | 120 | 380 | 7.5 | 4400x1850x2500
KTP160T/3200 | 1600 | 3200 | 2600 | 320 | 200 | 450 | 11 | 3900x1900x2650
KTP160T/4000 | 1600 | 4000 | 3200 | 320 | 200 | 450 | 11 | 4500x1900x2650
KTP160T/5000 | 1600 | 5000 | 4000 | 320 | 200 | 450 | 11 | 5500x2000x2700
KTP160T/6000 | 1600 | 6000 | 4800 | 320 | 200 | 450 | 11 | 6500x2000x3100
KTP200T/3200 | 2000 | 3200 | 2600 | 350 | 250 | 500 | 15 | 3900x2000x2650
KTP200T/4000 | 2000 | 4000 | 3200 | 350 | 250 | 500 | 15 | 4500x2000x2700
KTP200T/5000 | 2000 | 5000 | 4000 | 350 | 250 | 500 | 15 | 5500x2000x2700
KTP200T/6000 | 2000 | 6000 | 4800 | 350 | 250 | 500 | 15 | 6500x2000x2800
KTP250T/3200 | 2500 | 3200 | 2600 | 350 | 250 | 520 | 18.5 | 3900x2050x2850
KTP250T/4000 | 2500 | 4000 | 3200 | 350 | 250 | 520 | 18.5 | 4500x2050x2850
KTP250T/5000 | 2500 | 5000 | 4000 | 350 | 250 | 520 | 18.5 | 5500x2050x2850
KTP250T/6000 | 2500 | 6000 | 4800 | 400 | 250 | 520 | 18.5 | 6500x2150x2900
KTP300T/3200 | 3000 | 3200 | 2600 | 400 | 250 | 520 | 22 | 4000x2100x2980
KTP300T/4000 | 3000 | 4000 | 3200 | 400 | 250 | 520 | 22 | 4500x2100x2980
KTP300T/5000 | 3000 | 5000 | 4000 | 400 | 250 | 520 | 22 | 5500x2150x2980
KTP300T/6000 | 3000 | 6000 | 4800 | 400 | 250 | 520 | 22 | 6500x2150x2980
KTP400T/4000 | 4000 | 4000 | 3200 | 400 | 250 | 540 | 30 | 4500x2300x3450
KTP400T/5000 | 4000 | 5000 | 4000 | 400 | 250 | 540 | 30 | 5500x2300x3450
KTP400T/6000 | 4000 | 6000 | 4800 | 400 | 250 | 540 | 30 | 6500x2300x3500
KTP500T/4000 | 5000 | 4000 | 3200 | 400 | 300 | 620 | 37 | 4500x2450x3600
KTP500T/5000 | 5000 | 5000 | 4000 | 400 | 300 | 620 | 37 | 5500x2450x3600
KTP500T/6000 | 5000 | 6000 | 4800 | 400 | 300 | 620 | 37 | 6500x2500x3700
KTP600T/4000 | 6000 | 4000 | 3200 | 400 | 300 | 620 | 45 | 4500x2500x3700
KTP600T/6000 | 6000 | 6000 | 4800 | 400 | 300 | 620 | 45 | 6500x2600x3800
Технические характеристики / Ключевые моменты
- CNC-контроль: TP10S 10" сенсорный экран, CAN-шина, автоматический расчёт глубины и развернутых размеров, компенсация прогиба и угла, расширение по осям, многоступенчатое круговое гибочное программирование, большой объём памяти программ и статистика производства.
- Торсионный вал: ковка и отбивка корпуса вала для высокой прочности, упругих свойств и регулировки для синхронизации.
- Электрика: сервоприводы и компоненты Schneider Electric; блокировка безопасности (отключение питания при открытии двери).
- Гидравлика: высококачественный отечественный мотор, цилиндры и гидравлические компоненты для долговечности.
- Ассортимент моделей: серия KTP от ~400 кН до 6000 кН, длины стола 1600–6000 мм, мощности 5.5–45 kW; см. таблицу для подробных параметров.
