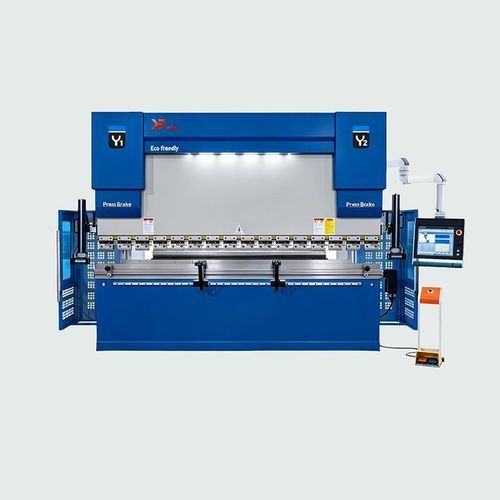

Электрогидравлический листогибочный пресс KPH series

ЧПУбольшого размерасверхточный

Краткое описание

• Электро-гидравлический CNC листогиб серии KPH для точной гибки листового металла. Диапазон усилий 800–3200 кН, длина рабочего стола от 2500 мм до 6000 мм. Сенсорная CNC-система DA-53T на базе Delem, гидравлический блок Bosch Rexroth, опция — серводвигатель в качестве основного привода.

Особенности

• CNC-система: Сенсорное решение DA-53T на базе интерфейса Delem для программирования углов, интуитивная работа и надёжное выполнение программ.
• Опция серво: Возможна комплектация основным приводом на серводвигателе для экономии энергии и увеличения ресурса.
• Механическая компенсация: Интегральные компенсирующие клинья с приводом от мотора для регулирования точности рабочей поверхности.
• Оснастка и быстрая смена: Верхний пуансон установлен на ползун с прецизионным быстрозажимным устройством; нижняя матрица — двойная V-концентрическая конструкция для быстрой смены инструментов.
• Гидросистема: Интегрированная гидравлическая сборка Bosch Rexroth для компактной компоновки и высокой герметичности.
• Поддержка гибки / CNC-контроль: Программирование углов Delem с точным расчётом параметров и стабильным управлением процессом гибки.

Технические характеристики (таблица)
Model | Nominal pressure (kN) | Worktable length (mm) | Distance between columns (mm) | Throat depth (mm) | Slide stroke (mm) | Maximum opening height (mm) | Rapid downward speed (mm/s) | Working feed speed (mm/s) | Rapid return speed (mm/s) | Main motor power (kW) | Overall dimensions (L×W×H mm)
KHP80T/2500 | 800 | 2500 | 2000 | 320 | 120 | 420 | 110 | 15 | 110 | 7.5 | 3000×1350×2200
KHP100T/2500 | 1000 | 2500 | 2000 | 400 | 160 | 480 | 100 | 10 | 100 | 7.5 | 3000×1450×2350
KHP100T/3100 | 1000 | 3100 | 2600 | 400 | 160 | 480 | 100 | 10 | 100 | 7.5 | 3600×1450×2400
KHP100T/4000 | 1000 | 4000 | 3200 | 400 | 160 | 480 | 100 | 10 | 100 | 7.5 | 4500×1500×2500
KHP125T/3100 | 1250 | 3100 | 2600 | 400 | 160 | 480 | 100 | 9 | 90 | 7.5 | 3600×1600×2450
KHP125T/4000 | 1250 | 4000 | 3200 | 400 | 160 | 480 | 100 | 9 | 90 | 7.5 | 4500×1600×2550
KHP160T/3100 | 1600 | 3100 | 2600 | 400 | 160 | 500 | 100 | 9 | 90 | 11 | 3600×1650×2600
KHP160T/4000 | 1600 | 4000 | 3200 | 400 | 160 | 500 | 100 | 9 | 90 | 11 | 4500×1700×2800
KHP160T/6000 | 1600 | 6000 | 4800 | 400 | 160 | 500 | 100 | 9 | 90 | 11 | 6500×1950×3250
KH200T/3100 | 2000 | 3100 | 2600 | 400 | 200 | 540 | 90 | 8.5 | 80 | 18.5 | 3600×1750×2800
KHP200T/4000 | 2000 | 4000 | 3200 | 400 | 200 | 540 | 90 | 8.5 | 80 | 18.5 | 4500×1750×2900
KHP200T/6000 | 2000 | 6000 | 4800 | 400 | 200 | 540 | 90 | 8.5 | 80 | 18.5 | 6500×2050×3400
KHP250T/3100 | 2500 | 3100 | 2600 | 400 | 200 | 550 | 90 | 8.5 | 80 | 18.5 | 3600×1750×2900
KHP250T/4000 | 2500 | 4000 | 3200 | 400 | 200 | 550 | 90 | 8.5 | 80 | 18.5 | 4500×1750×3100
KHP250T/6000 | 2500 | 6000 | 4800 | 400 | 200 | 550 | 90 | 8.5 | 80 | 18.5 | 6500×2200×3650
KHP320T/3100 | 3200 | 3100 | 2600 | 400 | 200 | 550 | 80 | 8.5 | 70 | 22 | 3600×1800×2950
KHP320T/4000 | 3200 | 4000 | 3200 | 400 | 200 | 550 | 80 | 8.5 | 70 | 22 | 4500×1850×3200
KHP320T/6000 | 3200 | 6000 | 4800 | 400 | 200 | 550 | 80 | 8.5 | 70 | 22 | 6500×2350×3800

Характеристики / технические параметры

• CNC-контроллер: DA-53T сенсорное решение на базе Delem для программирования углов и стабильной работы.
• Гидравлика: Интегрированная гидравлическая сборка Bosch Rexroth для компактной компоновки и высокой герметичности.
• Варианты привода: Доступен серводвигатель в качестве основного привода для экономии энергии и долговечности.
• Конструкция инструмента: Верхний пуансон на ползунке с прецизионным быстрозажимным устройством; нижняя матрица двойной V-концентрической конструкции для быстрой смены инструмента.
• Механическая компенсация: Интегральные компенсационные клинья с моторным приводом для регулировки точности рабочего стола.
• Поддержка гибки: Программирование углов Delem и точный расчёт параметров.
• Пример цены (FOB): US $0.5 - 9,999 за ед.
• Доступные модели: Несколько моделей KHP/KPH перечислены в таблице выше.
