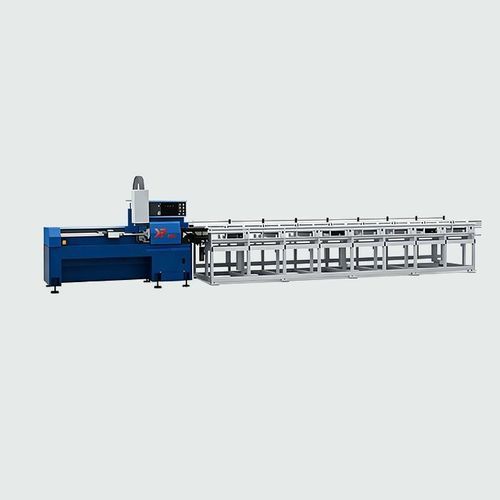

Лазерный станок для резки KCT series

для металладля трубс сервоприводом

Краткое описание

• Ультраточные специализированные патроны для малых труб
• Станина высокой жесткости для стабильной обработки
• Закрытые пылезащищенные узлы
• Опциональная полуавтоматическая подача

Ключевые особенности
Ультраточные специализированные патроны
Разработанные для малых диаметров, закрытые прецизионные патроны обеспечивают стабильный захват с точностью зажима в пределах ±0,1 мм. Конструкция снижает риск загрязнения и обеспечивает повторяемое позиционирование тонких деталей.

Жёсткая тяжёлая станина
Станина обрабатывается портальной фрезеровкой и точной отделкой для максимального сопротивления вибрациям, кручению и деформации. Такая конструкционная жёсткость обеспечивает стабильную непрерывную работу и продлевает сроки сервисного обслуживания.

Полуавтоматическая система подачи (опция)
Опциональный загрузчик адаптируется к различным спецификациям и длинам труб, может хранить до 6 труб для уменьшения ручной работы и повышения эффективности загрузки на линии.

Сервоуправляемый подвижный передний патрон
Сервоуправляемый подвижный передний патрон позволяет производить рез между передним и задним патроном, обеспечивая точность при обработке длинных заготовок и поддержание концентричности при высокоскоростной резке.

Технические параметры
Модель: KCT3 / KCT6
Диапазон зажима (KCT3): Круглая труба Φ3–25 мм; Квадратная труба □3–23 мм
Диапазон зажима (KCT6): Круглая труба Φ3–80 мм; Квадратная труба □3–80 мм
Мощность лазера: 1500 W (KCT3); 1500 W / 3000 W (KCT6)
Макс. скорость вращения: 300 об/мин (KCT3); 200 об/мин (KCT6)
Эффективная длина реза: 3000 мм (KCT3); 6500 мм (KCT6)
Конструкция патрона: 30 пневматических патронов (KCT3); 80 пневматических патронов (KCT6)
Номинальное напряжение и частота: 3PH 380 V 50 Hz

Подходящие отрасли

• Медицинские приборы
• Мебельная фурнитура
• Осветительная техника
• Электроника
• Сборка небольших труб

Сценарии применения
Прецизионная резка микро‑труб; обработка тонкостенных малых диаметров; высокоскоростные стабильные промышленные линии.

Характеристики / Технические данные

• Модель: KCT3 / KCT6 (серия KCT)
• Диапазон зажима KCT3: Круг Φ3–25 мм; Квадрат □3–23 мм
• Диапазон зажима KCT6: Круг Φ3–80 мм; Квадрат □3–80 мм
• Варианты мощности лазера: 1500 W; 3000 W (опция для KCT6)
• Макс. скорость вращения: 300 об/мин (KCT3), 200 об/мин (KCT6)
• Эффективная длина реза: 3000 мм (KCT3), 6500 мм (KCT6)
• Патроны: 30 пневматических патронов (KCT3), 80 пневматических патронов (KCT6)
• Номинальное напряжение/частота: 3‑фазный 380 V 50 Hz
