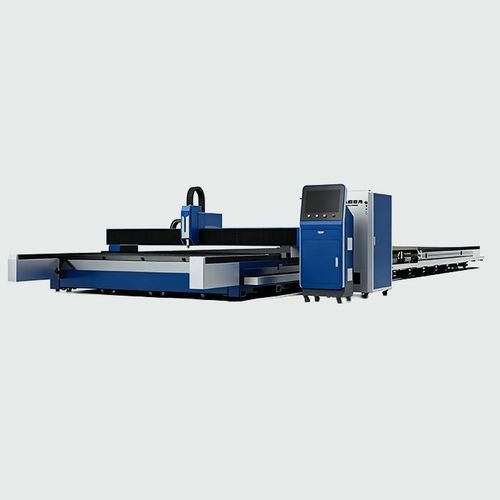

Станок для резки лазер 3D KC series

для сталидля металладля плотной толи

Краткое описание

• Напольная рельсовая система, расширяемая
• Высокодинамичная портал-система
• Двойной привод для высокой стабильности
• Опциональное 3D фаскование ±45°
• Соответствует стандартам безопасности ЕС

1 Ультрадлинная рабочая зона с бесшовной масштабируемостью
Напольная рельсовая система может быть расширена от стандартных конфигураций до 12–60 метров (и более) для размещения сверхгабаритных заготовок. Модульная конструкция рельсов позволяет удлинение на объекте при минимальных строительных работах, что обеспечивает рост производственной мощности без замены основной машины.

2 Высокодинамичный портал для быстрого пропускного процесса
Разработан для высокоскоростных возвратно-поступательных перемещений; портал перемещается по рельсам с увеличенными ходовыми скоростями холостого хода для минимизации времени вне реза. Конфигурация оптимизирована для массовой обработки длинномерных компонентов, где важны производительность и повторяемость.

3 Легкая интегрированная балка с синергией двойного привода
Интегрированная балка с низкой инерцией и высокой прочностью снижает вибрации при высокоскоростных маневрах. Синхронизированная двухмоторная система привода обеспечивает равномерное распределение крутящего момента и сверхточное позиционирование по всей длине хода для стабильного качества реза на больших листах и профилях.

4 Опциональная 3D система фаскования для подготовки к сварке
Возможна модернизация профессиональной 3D режущей головкой с наклоном ±45° в нескольких углах. Способна выполнять V-, X-, Y- и K-образные фаски за один проход, исключая вторичную шлифовку и повышая эффективность подготовки к сварке толстых плит.

Технические параметры
Machine Model: KC8025 | KC12025 | KC13032 | KC16032 | KC24032 | KC34032
Рабочая зона: 8000mm*2500mm | 12000mm*2500mm | 13000mm*3200mm | 16000mm*3200mm | 24000mm*3200mm | 34000mm*3200mm
Мощность лазера: 3000W/6000W/120000W/20000W | 6000W/120000W/20000W/30000W | 6000W/120000W/20000W/30000W | 120000W/20000W/30000W | 120000W/20000W/30000W/40000W | 6000W/120000W/20000W/30000W/40000W
Точность позиционирования X/Y: ±0.03mm | ±0.03mm | ±0.03mm | ±0.03mm | ±0.03mm | ±0.03mm
Повторяемая точность X/Y: ±0.02mm | ±0.02mm | ±0.02mm | ±0.02mm | ±0.02mm | ±0.02mm
Макс. скорость позиционирования (связка): 110m/min | 110m/min | 110m/min | 110m/min | 110m/min | 110m/min
Макс. ускорение: 1.5G | 1.5G | 1.5G | 1.5G | 1.5G | 1.5G
Номинальное напряжение и частота: 3PH 380V 50Hz | 3PH 380V 50Hz | 3PH 380V 50Hz | 3PH 380V 50Hz | 3PH 380V 50Hz | 3PH 380V 50Hz

Подходящие отрасли
Судостроение, ветроэнергетика, сталестроение, железные дороги, мостостроение, тяжелое машиностроение, аппараты давления

Сценарии применения
Резка сверхкрупных листов; обработка длинных тяжёлых плит и профилей; расширяемая станина; высокомощные системы 20kW–40kW; индивидуальная длина на объекте.

Характеристики / Технические данные

• Серия: KC series
• Варианты рабочей зоны: от 8000mm*2500mm до 34000mm*3200mm в зависимости от модели
• Варианты мощности лазера зависят от модели (примеры: 3kW, 6kW, 20kW, 30kW, 40kW и более, как указано)
• Точность позиционирования X/Y: ±0.03mm
• Повторяемость X/Y: ±0.02mm
• Максимальная скорость связки (позиционная): 110 m/min
• Максимальное ускорение: 1.5G
• Номинальное напряжение и частота: 3-фазное 380V, 50Hz
• Опциональная 3D фасочная головка с возможностью multi-angle ±45°
• Напольные рельсы расширяемы на объекте (модульный дизайн) для длин от ~12 м до 60 м и более
