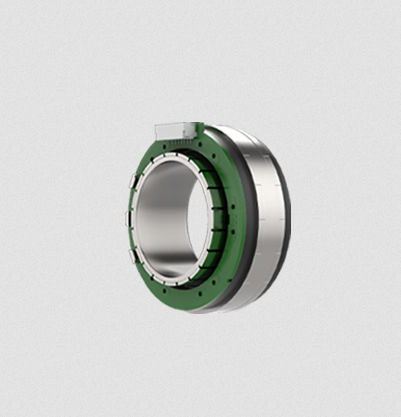

Бесщеточный двигатель 115ZWC37X-1

48 Вмодульныйкомпактный

115-мм безрамочный бесщеточный двигатель постоянного тока — Конструктивный обзор 115-мм безрамочный BLDC-двигатель имеет модульную конструкцию статора и ротора, а оптимизированные пропорции пазов значительно повышают плотность крутящего момента. Ротор имеет большой внутренний диаметр, а статор предназначен для встраиваемого монтажа пользователем, что обеспечивает индивидуальную интеграцию, включая монтажные конструкции и системы охлаждения. Такая конструкция обеспечивает высокую гибкость для различных индивидуальных применений. Оптимизированная комбинация пазов и полюсов снижает крутящий момент зацепления, обеспечивая плавную и стабильную работу двигателя. Конструкция компактная, лёгкая и высокоинтегрированная. - Номер детали двигателя: 115ZWC37X-1 - Внешний диаметр статора: 115±0.027 мм - Внутренний диаметр ротора: 74+0.03 мм - Количество слотов: 27 - Пары полюсов: 15 - Метод соединения обмоток: Звездное соединение - Класс изоляции: F - Тип работы: S2 - Метод обратной связи: Датчик Холла - Угол коммутации: 120° - Прочность изоляции (выдерживаемое напряжение): 1200VAC/3mA/1s - Сопротивление изоляции: 50MΩ/500VDC - Вес статора: 815 г - Вес ротора: 245 г - Скорость без нагрузки: 1750 об/мин - Ток без нагрузки: 1.8 A (REF) - Номинальное напряжение: 48 VDC - Номинальная мощность: 570 W - Номинальный крутящий момент: 3.9 N·m - Номинальная скорость: 1400 об/мин - Номинальный ток: 14.1 A - Постоянная крутящего момента: 0.281 Nm/A - Постоянная противо-ЭДС (эффективное значение): 20.8 Vrms/Krpm - Пиковый крутящий момент: 12.7 N·m - Пиковый ток: 47 A - Момент инерции: 3930 g·cm²
