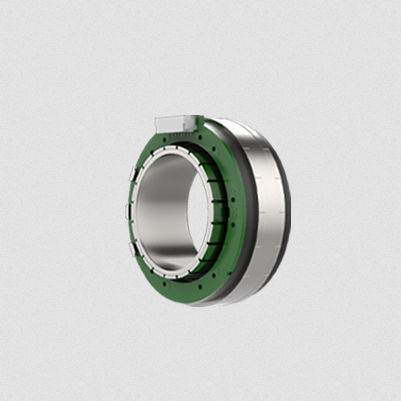

Бесщеточный двигатель 25ZWC10X-1

24 Вмодульныйкомпактный

25-мм безрамочный бесщеточный двигатель постоянного тока — Конструктивный обзор 25-мм безрамочный BLDC-двигатель имеет модульную конструкцию статора и ротора, а оптимизированные пропорции пазов значительно повышают плотность крутящего момента. Ротор имеет большой внутренний диаметр, а статор предназначен для встраиваемого монтажа пользователем, что обеспечивает индивидуальную интеграцию, включая монтажные конструкции и системы охлаждения. Такая конструкция обеспечивает высокую гибкость для различных индивидуальных систем. Оптимизированная комбинация пазов и полюсов снижает крутящий момент зацепления, обеспечивая плавную и стабильную работу двигателя. Конструкция компактная, лёгкая и высокоинтегрированная. - Номер детали мотора: 25ZWC10X-1 - Внешний диаметр статора: 25 мм (±0.016) - Внутренний диаметр ротора: 11.6 мм (+0.018) - Количество слотов: 12 - Пары полюсов: 7 - Сопротивление между фазами: 0.42Ω - Индуктивность между фазами: 0.123mH - Метод соединения обмоток: Звезда - Класс изоляции: F - Тип работы: S2 - Угол коммутации: 120° - Прочность изоляции (Испытательное напряжение): 600VAC/1s/3mA - Сопротивление изоляции: 50MΩ/500VDC - Вес статора: 20г - Вес ротора: 3.2г - Скорость без нагрузки: 26000 об/мин - Ток без нагрузки: 0.65A (REF) - Номинальное напряжение: 24VDC - Номинальная мощность: 70W - Номинальный крутящий момент: 0.032 N·m - Номинальная скорость: 22650 об/мин - Номинальный ток: 3.8A - Постоянная крутящего момента: 0.009 Nm/A - Постоянная противо-ЭДС (эффективное значение): 0.65 Vrms/Krpm - Пиковый крутящий момент: 0.105 N·m - Пиковый ток: 13A - Момент инерции: 1.47 g·cm²
