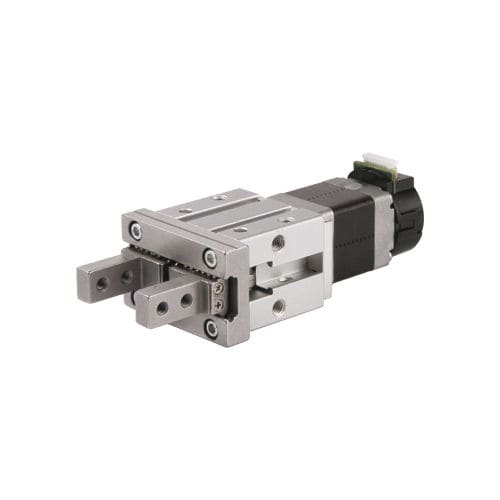

Захват с двигателем 8N2105

электрическийпараллельныйкомпактный

Обзор продукта
На основе разработанного DINGS исполнения с проходным мотором для размера мотора 20 мм серия DMEG06 предлагает электрический захват с ходом 6 мм. Компактная интегрированная конструкция предназначена для замены пневматических захватов, что снижает уровень шума и повышает точность позиционирования. Опционально доступен замкнутый контроль момента на базе высокоточного энкодера (DS-CLS9-FRS4-01).

Характеристики мотора
Мотор | Напряжение [V] | Ток [A] [RMS] | Сопротивление [Ω] | Индуктивность [mH] | Число проводов | Длина мотора [mm]
8N2105 | 2.5 | 0.5 | 5.1 | 1.5 | 4 | 27.2
8N2205 | 4.4 | 0.5 | 8.8 | 2.7 | 4 | 38.1

Доступные ходовые винты и перемещение за шаг
Диаметр винта [inch] | Диаметр винта [mm] | Шаг [inch] | Шаг [mm] | Код шага | Перемещение за шаг @ 1.8° [mm]
0.138 | 3.24 | 0.0394 | 1 | AB | 0.005
0.138 | 3.5 | 0.0787 | 2 | G | 0.01
0.138 | 3.5 | 0.1575 | 4 | M | 0.02

Рекомендации по хватке
Размер мотора | Длина корпуса [mm] | Код детали | Ход | Код шага | Шаг [mm] | Макс. сила захвата [N] | Рекоменд. сила захвата [N]
20mm | 27.2 | 8N2105 | 6mm | AB | 1 | 25 | 13
20mm | 27.2 | 8N2105 | 6mm | G | 2 | 21 | 11
20mm | 27.2 | 8N2105 | 6mm | M | 4 | 11 | 6
20mm | 38.1 | 8N2205 | 6mm | AB | 1 | 50 | 25
20mm | 38.1 | 8N2205 | 6mm | G | 2 | 36 | 18
20mm | 38.1 | 8N2205 | 6mm | M | 4 | 32 | 16

Масса захвата
Код детали | Масса (kg)
DMEG06-8N21 | 0.148
DMEG06-8N22 | 0.171

Чертеж габаритов
Габаритный чертеж для 20 мм захвата доступен в виде изображения (файл: 20mm_ENG.png).

Особенности / технические характеристики

• Продукт: электрический захват серии DMEG06 для мотора 20 мм.
• Ход: 6 мм.
• Компактная простая конструкция, предназначенная для замены пневматических захватов с целью снижения шума и повышения точности.
• Опция: замкнутая регулировка момента с высокоточными энкодерами (DS-CLS9-FRS4-01).
• Варианты моторов:
  • 8N2105 — 2.5 V; 0.5 A RMS; R = 5.1 Ω; L = 1.5 mH; 4 провода; длина мотора 27.2 mm.
  • 8N2205 — 4.4 V; 0.5 A RMS; R = 8.8 Ω; L = 2.7 mH; 4 провода; длина мотора 38.1 mm.
• Доступные ходовые винты и перемещение за шаг 1.8°: AB = 1 mm (перемещение 0.005 mm); G = 2 mm (0.01 mm); M = 4 mm (0.02 mm).
• Рекомендации по силе захвата в зависимости от конфигурации — см. таблицу выше (максимальные и рекомендованные значения).
• Коды деталей и масса: DMEG06-8N21 = 0.148 kg; DMEG06-8N22 = 0.171 kg.
• Применение: компактные автоматизированные решения, где требуется замена пневматики для снижения шума и повышения точности позиционирования.
• Документация: габаритный чертеж доступен в медиаконтенте товара.
