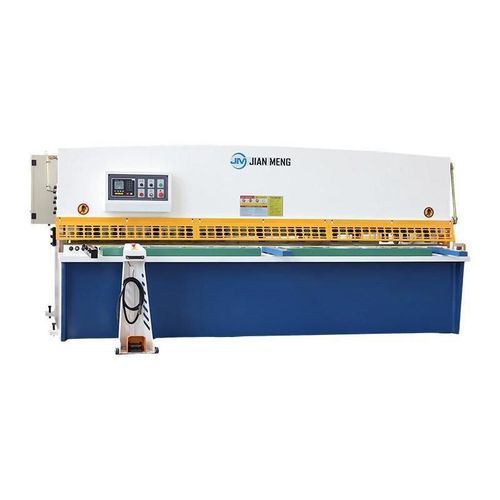

Гидравлические ножницы QC12K

для листового металлаколебанийлинейный

Описание продукта

• Jianmeng QC12K качальной резки принимает инновационную технологию и имеет электрическую функцию регулирования переднего угла для обеспечения точности каждой резки.
• Гидравлическая резкая машина является популярным продуктом на текущем рынке, предоставляя высококачественные и экономически эффективные решения для резки полнодлинных и ультрашироких листов.

Анализ напряжения и анализ конечных элементов

• Программное обеспечение CAE SOLIDWORKS может быть использовано для анализа линейной статической структуры, напряжения и деформации рам изгибочных машин и лазерных резачных машин.
• FEA очень полезен для ситуаций с сложными структурами, высокосложными нагрузками, переходным моделированием и комбинациями вышеуказанных факторов.

Система ЧПУ

• Система ЧПУ ESTUNE21S
• Гидравлический экран высокого разрешения
• Управление обычными двигателями и частотными преобразователями
• Интеллектуальное позиционирование X-оси
• Многостепенное программирование, 40 программ, каждая по 25 шагов
• Встроенная функция реле времени
• Переключение функции одним кликом
• Односторонняя функция позиционирования
• Резервное копирование и восстановление параметров одним кликом
• Китайский и английский языки
• Метрическая система

Группа гидравлических клапанов

• Машина принимает брендовую группу гидравлических клапанов.
• Функция защиты от перегрузки давления масла, утечка масла и блокировка клапана редко встречаются.
• Мониторинг давления масла в режиме реального времени обеспечивает плавный поток масла и стабильную работу оборудования.

Вход корма

• Конструкция входа подачи соответствует стандартам безопасности для обеспечения безопасной и надежной работы машины.
• Минимальная высота подачи равна толщине листа; максимальная — толщине листа плюс 20-25 мм.
• Оснащена винтами для регулирования высоты, что облегчает настройку.
• Передние и боковые барьеры для безопасности операторов.

Задний калибр

• Конструкция и стабильность материала задней кропки — важный фактор.
• Высококачественная резка достигается только с отличными продуктами, стабильностью и точным отступлением.
• Движение системы задней остановки поддерживается линейными направляющими средствами, что увеличивает срок службы, чувствительность и устойчивость к столкновениям.

Главный двигатель

• Использование брендовых двигателей увеличивает срок службы машины и поддерживает работу при низком уровне шума.
• Уровень мощности и размер установки двигателя соответствуют стандартам IEC.
• Возможность настройки мощности и напряжения машины под требования клиента.

Технические характеристики
    |Толщина резки|Ширина резки|Время инсульта|Задняя поездка материала|Основная мощность двигателя|Угол сдержки|Внешние размеры|Вес
   Единица|мм|мм|мин-1|мм|кВт|°|мм|т
   4×2000|4|2000|20|20-600|7.5|1°30′|2590×1610×1715|3.8
   4×2500|4|2500|20|20-600|7.5|1°30′|3140×1610×1630|4.3
   4×4000|4|4000|8|20-600|7.5|1°30′|4640×1640×1830|7.5
   6×2000|6|2000|20|20-600|7.5|1°30′|2590×1640×1720|4.6
   6×2500|6|2500|18|20-600|7.5|1°30′|3140×1640×1630|5.2
   6×3200|6|3200|14|20-600|7.5|1°30′|3840×1640×1630|6.3
   6×4000|6|4000|12|20-600|11|1°30′|4670×1900×1830|9.3
   6×5000|6|5000|7|20-800|11|1°30′|5770×2152×2065|15.8
   6×6000|6|6000|7|20-800|15|1°30′|6800×2300×2360|22.2
   8×2500|8|2500|14|20-600|11|1°30′|3140×1610×1660|5.3
   8×3200|8|3200|10|20-600|11|1°30′|3840×1610×1660|6.3
   8×4000|8|4000|10|20-600|11|1°30′|4700×1910×1830|9.5
   8×5000|8|5000|7|20-800|15|1°30′|5860×2252×2215|18.5
   8×6000|8|6000|6|20-800|15|1°30′|6870×2468×2410|24.6
   10×2500|10|2500|10|20-600|15|2°|3400×1690×1800|7.8
   10×3200|10|3200|8|20-600|15|1°48′|4100×1690×1900|9.2
   10×4000|10|4000|8|20-800|18.5|1°54′|4850×2152×2090|15
   12×2500|12|2500|10|20-600|15|2°|3400×1690×1800|7.8
   12×3200|12|32000|10|20-800|18.5|1°30′|4085×2050×2120|12
   12×4000|12|4000|8|20-800|18.5|2°|4870×2250×2150|15.3
   12×5000|12|5000|8|20-800|30|2°|5900×2480×2400|22.4
   16×2500|16|2500|8|20-800|18.5|2°|3435×2050×2130|11.5
   16×3200|16|3200|7|20-800|18.5|2°|4120×2192×2155|14.5
   16×4000|16|4000|7|25-800|30|2°|4900×2300×2315|18.6
   20×2500|20|2500|6|20-800|37|2°30′|3450×2075×2515|15
   20×3200|20|3200|5|25-800|37|2°30′|4180×2300×2600|19
   20×4000|20|4000|5|30-1000|37|2°30′|4950×2388×2760|24
   25×2500|25|2500|5|40-800|45|3°|3460×2300×2696|16.8

Характеристики / спецификации

• Инновационная технология качающей резки
• Электрическая регулировка переднего угла
• Система ЧПУ ESTUNE21S
• Гидравлический экран высокого разрешения
• Интеллектуальное позиционирование X-оси
• Многостепенное программирование
• Гидравлическая система с защитой от перегрузки
• Безопасная конструкция подачи
• Передние и боковые барьеры
• Высококачественный задний калибр с линейными направляющими
• Брендовые двигатели, соответствие стандартам IEC
• Возможность настройки мощности и напряжения
