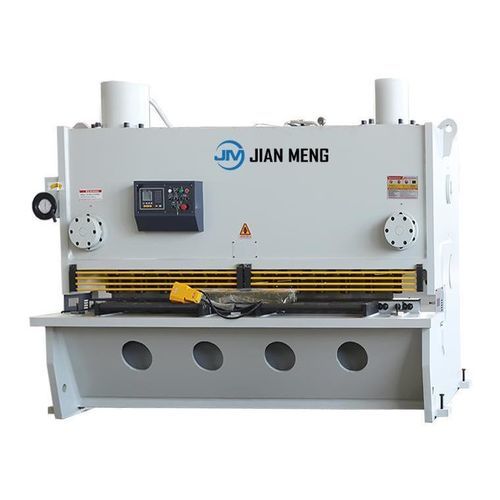

Гидравлические ножницы QC11K

для листового металлагильотинного типалинейный

Описание продукта

• Гидравлическая гильотинная резачная машина Jianmeng стала популярным выбором для пользователей для резки листа из-за регулируемого клирана лезвия и угла.
• При резке листов толщиной более 13 миллиметров гильотиновая резка имеет множество преимуществ по сравнению с другими типами резких машин, включая скидки на цену и высокую точность резки.

Анализ напряжения и анализ конечных элементов

• Программное обеспечение CAE SOLIDWORKS может быть использовано для анализа линейной статической структуры, напряжения и деформации рам изгибочных машин и лазерных резачных машин.
• FEA очень полезен для ситуаций с сложными структурами, высокосложными нагрузками, переходным моделированием и комбинациями вышеуказанных факторов.

Система ЧПУ

• Система ЧПУ ESTUNE21S
• Гидравлический экран высокого разрешения
• Управление обычными двигателями и частотными преобразователями
• Интеллектуальное позиционирование X-оси
• Многостепенное программирование, 40 программ, каждая по 25 шагов
• Встроенная функция реле времени
• Переключение функции одним кликом
• Односторонняя функция позиционирования
• Резервное копирование и восстановление параметров одним кликом
• Китайский и английский языки
• Метрическая система

Группа гидравлических клапанов

• Используется брендовая группа гидравлических клапанов
• Функция защиты от перегрузки давления масла, утечка масла и блокировка клапана редко встречаются
• Мониторинг давления масла в режиме реального времени обеспечивает плавный поток масла и стабильную работу оборудования

Автоматическая регулировка угла

• Электрическое устройство регулирования угла резания, не требует ручной регуляции
• Автоматически регулирует угол резания в соответствии с толщиной листа

Задний калибр

• Конструкция и стабильность материала задней кропки важны для точности
• Движение системы задней остановки поддерживается линейными направляющими средствами и высокоскоростным шариковым винтом
• Обеспечивает длительный срок службы, высокую чувствительность и устойчивость к столкновениям

Главный двигатель

• Использование брендовых двигателей увеличивает срок службы машины и поддерживает работу в условиях низкого уровня шума
• Уровень мощности и размер установки двигателя соответствуют стандартам IEC
• Возможность настройки мощности и напряжения машины для удовлетворения конкретных требований клиента

Технические характеристики
Модель | Толщина резки (мм) | Ширина резки (мм) | Время инсульта (мин-1) | Задняя поездка материала (мм) | Основная мощность двигателя (кВт) | Угол сдержки (°) | Внешние размеры (мм) | Вес (т)
6×2500 | 6 | 2500 | 12 | 20-600 | 7.5 | 30′-2° | 3300×1580×2010 | 5
6×3200 | 6 | 3200 | 10 | 20-600 | 7.5 | 30′-2° | 4000×1680×2010 | 6.4
6×4000 | 6 | 4000 | 9 | 20-600 | 11 | 30′-2° | 4810×1730×2075 | 8.1
8×2500 | 8 | 2500 | 11 | 20-600 | 11 | 30′-2° | 3300×1600×4810 | 5.6
8×3200 | 8 | 3200 | 10 | 20-600 | 11 | 30′-2° | 3880×1630×2010 | 6.8
8×4000 | 8 | 4000 | 8 | 20-600 | 15 | 30′-2° | 4810×1800×2125 | 9.8
10×3200 | 10 | 3200 | 8 | 20-600 | 15 | 30′-2° | 3975×1800×2205 | 8.9
12×2500 | 12 | 2500 | 8 | 20-800 | 15 | 30′-2°30′ | 3275×1825×2180 | 8
12×3200 | 12 | 3200 | 7 | 20-800 | 15 | 30′-2°30′ | 3975×1860×2295 | 9.5
12×4000 | 12 | 4000 | 7 | 20-800 | 22 | 30′-2°30′ | 4880×2100×2460 | 14
16×2500 | 16 | 2500 | 7 | 20-800 | 22 | 30′-2°30′ | 3315×1950×2345 | 10.9
16×3200 | 16 | 3200 | 6 | 20-800 | 22 | 30′-2°30′ | 4015×2000×2350 | 13.4
20×2500 | 20 | 2500 | 6 | 20-800 | 30 | 30′-2°30′ | 3435×2220×2470 | 15.3
20×3200 | 20 | 3200 | 5 | 20-800 | 30 | 30′-2°30′ | 4235×2220×2470 | 18
25×3200 | 25 | 3200 | 5 | 20-800 | 45 | 30′-3° | 4715×2380×2965 | 24
25×4000 | 25 | 4000 | 4 | 20-800 | 45 | 30′-3° | 5110×2590×3200 | 31
25×6000 | 25 | 6000 | 5 | 20-1000 | 37*2 | 30′-3° | 7515×2965×3740 | 55.5
30×2500 | 30 | 2500 | 4 | 20-1000 | 55 | 30′-3°30′ | 3755×2500×3000 | 27

Характеристики / спецификации

• Регулируемый клиренс лезвия и угол резки
• Высокая точность резки
• Система ЧПУ ESTUNE21S
• Гидравлический экран высокого разрешения
• Интеллектуальное позиционирование X-оси
• Многостепенное программирование
• Встроенная функция реле времени
• Автоматическая регулировка угла
• Брендовые гидравлические клапаны и двигатели
• Соответствие стандартам IEC
• Возможность настройки под требования клиента
