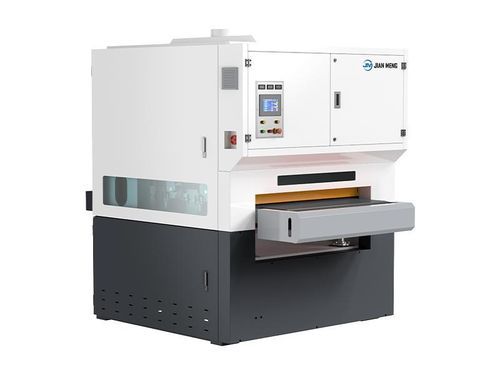

Ленточный станок для удаления заусенцев XDP-RRT

шлифовальная машиначистки щеткойуглового стеллажа

Обзор продукта
Серия JM XDP-RRT в основном используется для удаления заусенцев, щеточной обработки и полировки поверхностей различных металлических заготовок для улучшения качества и точности поверхности. Это оборудование интегрирует несколько технологий обработки, таких как шлифовальные ленты и полировальные ролики, для достижения полного потока точной обработки от удаления заусенцев, вытяжки проволоки до деликатной полировки. Оно позволяет завершить несколько процессов обработки поверхности за один раз, повышая эффективность производства и стабильность качества продукции. Машина оснащена двумя широкими шлифовальными лентами. Приводимые в движение шлифовальными роликами, шлифовальные ленты вращаются на высокой скорости, удаляя частицы шлака, окалину, крупные заусенцы и другие несовершенства с поверхности заготовки, одновременно выполняя обработку вытяжкой проволоки. Она также оснащена полировальным роликом, который вращается на высокой скорости и контактирует с поверхностью заготовки, создавая равномерный и тонкий эффект вытяжки проволоки. Эта машина может быть оснащена системой влажного удаления пыли. Метод удаления пыли: пыль, образующаяся во время работы, эффективно извлекается через порт сбора пыли, устраняя риск взрыва пыли и поддерживая внутреннюю чистоту оборудования.

Система ЧПУ
Система ЧПУ является ключевым компонентом станка для удаления заусенцев с металла с ЧПУ, отвечающим за централизованное отображение и контроль всех рабочих параметров во время процесса удаления заусенцев, улучшая эффективность и точность обработки. Она не только предоставляет обратную связь в реальном времени, но и позволяет операторам вносить точные корректировки параметров по мере необходимости для обеспечения качества заготовки.

Рабочие станции: R+R+T (Широкая лента + Широкая лента + Полировальный круг)
Серия RRT сочетает в себе одну широкую шлифовальную ленту, еще одну широкую шлифовальную ленту и станцию полировального круга; ширина платформы определяет размер ленты, в то время как заготовка надежно фиксируется на конвейерной ленте с помощью прижимных роликов для зажима — доступны модульные варианты станций для удовлетворения различных производственных потребностей.

Абразивные расходные материалы

• Шлифовальная лента: Шлифовальный инструмент, используемый для обработки металлических поверхностей. После специальной обработки она образует ленточную структуру и подходит для различных процессов, таких как шлифование, удаление заусенцев, полировка, отделка и щеточная обработка. Шлифовальная лента удаляет излишки материала через трение с поверхностью заготовки, улучшая тем самым качество и внешний вид поверхности заготовки.
• Полировальный ролик: Полировальные ролики работают, применяя вращательное движение с контролируемым давлением, используя специализированные абразивные материалы для удаления мелких несовершенств поверхности и улучшения общего внешнего вида заготовки. Эти ролики обеспечивают равномерную полировку на больших поверхностях, предлагая высокую точность и стабильные результаты, что необходимо для отраслей, требующих высококачественной отделки, таких как автомобилестроение и производство бытовой техники.
• Принцип работы машины для удаления заусенцев и щеточной обработки включает использование вращающихся щеток, которые контактируют с поверхностью заготовки для достижения эффектов удаления заусенцев, закругления кромок и отделки поверхности.

Сравнение заготовок до и после удаления заусенцев

• До удаления заусенцев: Грубые края и острые заусенцы заготовки влияют на точность сборки. На поверхности может быть оксидный слой и небольшая неровность, что может повлиять на последующую обработку или адгезию покрытия.
• После удаления заусенцев: Гладкие края без заусенцев повышают безопасность продукта. После полировки или щеточной обработки металлическая поверхность становится более изысканной и красивой. После удаления заусенцев улучшенная точность размеров обеспечивает лучшее качество сборки. Удаление оксидного слоя полезно для последующих процессов, таких как сварка, покраска и гальваника, улучшая адгезию и долговечность покрытия.

Опциональная структура

• 2+1
• 2+2

Больше опциональных инструментов

• Станция R — Удаление заусенцев с широкой лентой
• Станция P — Закругление кромок с вращающимися щетками
• Станция T — Полировка с полировальным кругом
• Станция H — Удаление тяжелого шлака с дисковыми молотками

Технические характеристики
Выбор ширины обработки оборудования: 450/800/1000/1300/1600mm
Толщина обработки: 0.5-100mm
Скорость шлифовальной ленты: 1-15m/min
Скорость подачи: 1-7m/min
Размер полировального ролика: φ200mm
Высота платформы: 900-1000mm
Минимальный размер обработки: 30*30*1.0mm (Магнитная адсорбция)
Номинальное напряжение: 380V/3P/50HZ (настраиваемое)
Рабочее давление: 0.6-0.8Mpa
Узор щетки: Отделка щеткой снежинка, короткая отделка щеткой снежинка

Характеристики / Технические характеристики

• Удаление заусенцев, щеточная обработка и полировка для металлических заготовок
• Интегрированные шлифовальные ленты и полировальные ролики
• Опциональная система влажного удаления пыли
• Система ЧПУ для управления параметрами и обратной связи
• Рабочие станции: R+R+T (Широкая лента + Широкая лента + Полировальный круг)
• Модульные варианты станций
• Абразивные расходные материалы для шлифовальной ленты и полировального ролика
• Опциональные структуры: 2+1, 2+2
• Опциональные инструменты: станции R, P, T, H
• Ширина обработки: 450/800/1000/1300/1600mm
• Толщина обработки: 0.5-100mm
• Скорость шлифовальной ленты: 1-15m/min
• Скорость подачи: 1-7m/min
• Размер полировального ролика: φ200mm
• Высота платформы: 900-1000mm
• Минимальный размер обработки: 30*30*1.0mm (Магнитная адсорбция)
• Номинальное напряжение: 380V/3P/50HZ (настраиваемое)
• Рабочее давление: 0.6-0.8Mpa
• Узор щетки: Отделка щеткой снежинка, короткая отделка щеткой снежинка
