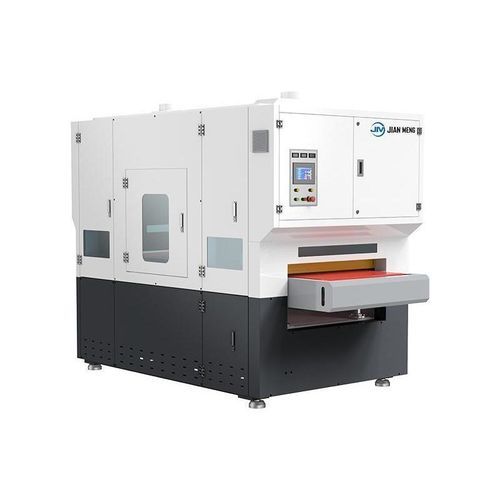

Отделочная машина обработка XDP-MRPRT

полировальный станокдля галтовкишлифовальный станок

Обзор продукции Станок для снятия заусенцев, волочения проволоки и полировки Jianmeng XDP-800RPRT предназначен для снятия заусенцев, скругления кромок и волочения проволоки на поверхностях различных металлических заготовок с целью повышения качества и точности поверхности. Это оборудование объединяет несколько технологий обработки, таких как шлифовальные ленты, роликовые щетки и полировальные ролики, для достижения полного процесса прецизионной обработки от удаления заусенцев и скругления кромок до деликатного волочения проволоки. Оно позволяет выполнять несколько процессов обработки поверхности за один проход, повышая эффективность производства и стабильность качества продукции. Интегрированный станок для удаления заусенцев, волочения проволоки и полировки XDP-800RPRT оснащен двумя широкими шлифовальными лентами. Приводимые в движение шлифовальными роликами, шлифовальные ленты вращаются с высокой скоростью, удаляя с поверхности заготовки частицы шлака, оксидную окалину, крупные заусенцы и другие дефекты, одновременно выполняя обработку волочением проволоки. Станок также оснащен полировальным роликом, который вращается с высокой скоростью и фрикционно соприкасается с поверхностью заготовки, обеспечивая равномерное и тонкое волочение проволоки. Станок оснащен мокрым пылеуловителем мощностью 5,5 кВт. Метод удаления пыли: Пыль, образующаяся во время работы, эффективно удаляется через отверстие для сбора пыли, устраняя риск взрыва пыли и поддерживая внутреннюю чистоту оборудования. Система ЧПУ Система ЧПУ является ключевым компонентом станка для удаления заусенцев с ЧПУ, отвечающим за централизованное отображение и контроль всех рабочих параметров в процессе удаления заусенцев, повышая эффективность и точность обработки. Она не только обеспечивает обратную связь в режиме реального времени, но и позволяет операторам производить точную настройку параметров по мере необходимости для обеспечения качества заготовки. Рабочие станции: R+P+R+T (широкий ремень + роликовые щетки + широкий ремень + полировальный ролик) Серия MRPRT объединяет одну широкую шлифовальную ленту, рабочую станцию с роликовыми щетками, еще одну широкую шлифовальную ленту и станцию с полировальным кругом; ширина платформы определяет размер ленты и количество/диаметр роликовых щеток, а конвейерная лента с магнитным креплением надежно фиксирует детали на месте - возможны модульные варианты станций, соответствующие различным производственным требованиям. Абразивные расходные материалы

• Абразивная лента: Шлифовальный инструмент, используемый для обработки металлических поверхностей. После специальной обработки она образует лентоподобную структуру и подходит для различных процессов, таких как шлифование, удаление заусенцев, полировка, доводка и зачистка. Песчаная лента удаляет излишки материала за счет трения о поверхность заготовки, тем самым улучшая качество поверхности и внешний вид детали.
• Роликовая щетка: Инструмент для обработки металла и поверхности, используемый в таких процессах, как удаление заусенцев, скругление кромок, вытяжка поверхности, очистка, удаление оксидных слоев и масляных пятен. Принцип работы заключается в использовании вращающихся щеток, которые соприкасаются с поверхностью заготовки для удаления заусенцев, скругления кромок и финишной обработки поверхности.
• Полировальный ролик: Работает за счет вращательного движения с контролируемым давлением, используя специализированные абразивные материалы для удаления мелких дефектов поверхности и улучшения общего вида заготовки. Эти ролики обеспечивают равномерную полировку на больших площадях, обеспечивая высокую точность и стабильность результатов, что очень важно для отраслей, требующих высококачественной отделки, таких как автомобилестроение и производство бытовой техники.

Сравнение заготовок для удаления заусенцев до и после удаления

• До удаления заусенцев: Шероховатые края и острые заусенцы на заготовке влияют на точность сборки. На поверхности может образоваться оксидный слой и небольшие неровности, которые могут повлиять на последующую обработку или адгезию покрытия.
• После удаления заусенцев: Гладкие края без заусенцев повышают безопасность изделия. После полировки или шлифовки металлическая поверхность становится более изысканной и красивой. После удаления заусенцев улучшается точность размеров, что обеспечивает лучшее качество сборки. Удаление оксидного слоя полезно для последующих процессов, таких как сварка, покраска и гальваника, улучшая адгезию и долговечность покрытия.

Опциональная структура

• 1+6+1+1
• 1+4+1+1

Дополнительные инструменты

• Р станция - удаление заусенцев широкой лентой
• Р станция - скругление кромок вращающимися щетками
• Т станция - полировка полировальным кругом
• Н станция - удаление тяжелого шлака дисковыми молотками

Технические характеристики Выбор ширины обработки оборудования: 450/800/1000/1300/1600mm Широкая поверхность верстака: 800 мм Толщина обработки: 1-90 мм Минимальный размер обработки: 50*50*0,5 мм (неперфорированная пластина) Скорость подачи: 1-7м/мин (регулируемое преобразование частоты) Скорость ленты: 2,2-11м/мин Скорость роликовой щетки: 6-19м/мин Скорость вращения: 4-12 м/мин Максимальная мощность: Постоянная скорость Номинальное напряжение: 43,85 кВт (без учета пылесборника) Атмосферное давление: 380V/3P/50HZ Размер песчаной ленты: 0.6-0.8Mpa Размер роликовой щетки: 1900*820 мм Вес носителя: Около 3500 кг Размер: 3700*1650*2200 Характеристики / Технические характеристики

• Встроенный станок для снятия заусенцев, волочения проволоки и полировки металлических заготовок
• Многочисленные технологии обработки: шлифовальные ленты, роликовые щетки, полировальные ролики
• Два узла широкой шлифовальной ленты и один узел полировальных роликов
• 5,5 кВт мокрый пылеуловитель для эффективного удаления пыли
• Система ЧПУ для оперативного управления и настройки параметров
• Рабочие места: R+P+R+T (широкий ремень + роликовые щетки + широкий ремень + полировальный ролик)
• Опциональные конструкции: 1+6+1+1, 1+4+1+1
• Ширина обработки: 450/800/1000/1300/1600мм
• Ширина верстака: 800мм
• Толщина обработки: 1-90мм
• Минимальный размер обработки: 50*50*0,5мм
• Скорость подачи: 1-7м/мин (регулируемая)
• Скорость ремня: 2.2-11м/мин
• Скорость вращения роликовой щетки: 6-19м/мин
• Скорость вращения: 4-12м/мин
• Номинальное напряжение: 43,85кВт (без учета пылесборника)
• Атмосферное давление: 380В/3Р/50HZ
• Размер ленты: 0,6-0,8Мпа
• Размер роликовой щетки: 1900*820мм
• Объемный вес: Около 3500 кг
• Размер машины: 3700*1650*2200 мм
