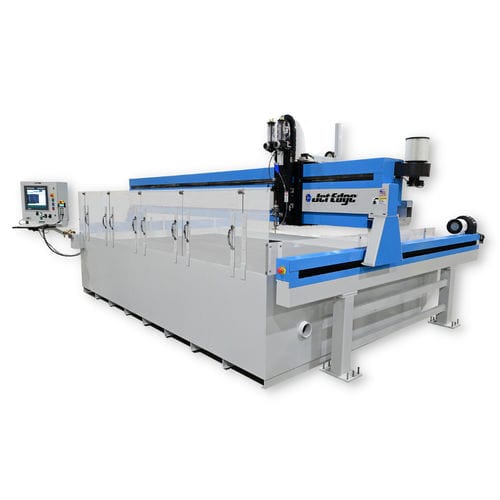

Трехкоординатная система перемещения Edge X-3 Mid Rail Gantry - это надежная рабочая лошадка в линейке Jet Edge. Имея возможность 3-осевой резки, портал поддерживает несколько режущих головок с различными размерами столов, как заказных, так и стандартных. Эта система перемещения в сочетании с насосом Jet Edge UHP работает во всех отраслях промышленности и способна резать сложные детали практически из любого материала.
- Изолированная система перемещения обеспечивает точность
- Резка с использованием воды или абразива
- Регулируемые рециркуляционные шарико-винтовые пары с предварительным натягом против люфта
- Линейные подшипники, закаленные прецизионные шлифованные дорожки
- Защита критических узлов подшипников с помощью лабиринтных уплотнений и положительного давления воздуха
- Бесщеточные серводвигатели переменного тока с прямым подключением и абсолютными энкодерами
- Двойная синхронизированная система привода по оси Y
- Техническое обслуживание и бесплатное пожизненное обучение на заводе
УПРАВЛЕНИЕ/ТОЧНОСТЬ
- Полностью сетевой контроллер Aquavision DI для промышленных ПК
- Полный обзор и доступ к коду машины
- Цифровое считывание для позиционирования нескольких головок
- Полнофункциональный ручной пульт управления
- Прецизионные шарико-винтовые пары, напрямую соединенные с серводвигателями
- Точность линейного позиционирования ±0,001″ в пределах 12″ (304 мм) по каждой оси
- ±0,001″ повторяемость (двунаправленная)
- ±0,003″ Испытания на прямоугольность и прямолинейность с помощью системы renishaw ballbar на протяжении 24″ (608 мм)
- Заводская настройка диапазонов быстрого позиционирования 500-750 IPM в зависимости от области применения
- Управление высотой вертикального перемещения 12″ (304 мм) с помощью мотора или серводвигателя
- Программируемая дополнительная Z-каретка с сервоприводом высотой 12″ (304 мм)
- Опциональный вертикальный ход каретки Z 18″ и 24″
- Контроль подачи воды под высоким давлением и контроль подачи абразива
---
