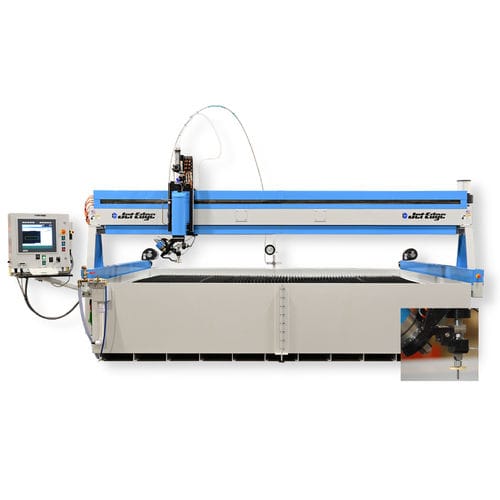

Система Edge X-5 компании Jet Edge оснащена 5-осевой гидроабразивной резкой, способной выполнять коническую резку под углом до 60°. Сложные трехмерные детали, включая крыльчатки и шестерни, могут быть вырезаны из самых твердых материалов без конуса. Система управляется с помощью полностью сетевой системы Aquavision DI и имеет несколько головок, программное обеспечение для раскроя, лазерное картирование поверхности и возможность резки без освещения. В сочетании с насосом Jet Edge UHP Pump система оптимизирована для работы в любых условиях.
- 5-осевая режущая головка позволяет снимать фаски до 60°
- Изолированная система перемещения обеспечивает точность
- Регулируемые рециркуляционные шарико-винтовые пары с предварительным натягом против люфта
- Линейные подшипники, закаленные прецизионные шлифованные дорожки
- Защита критических узлов подшипников с помощью лабиринтных уплотнений и избыточного давления воздуха
- Бесщеточные серводвигатели переменного тока с прямым подключением и абсолютными энкодерами
- Двойная синхронизированная система привода по оси Y
- Техническое обслуживание и бесплатное пожизненное обучение на заводе
УПРАВЛЕНИЕ/ТОЧНОСТЬ
- Полностью сетевой контроллер Aquavision DI для промышленных ПК
- Полный обзор и доступ к коду машины
- Цифровое считывание для позиционирования нескольких головок
- Полнофункциональный ручной пульт управления
- Прецизионные шарико-винтовые пары, напрямую соединенные с серводвигателями
- Прецизионные шарико-винтовые пары напрямую соединены с серводвигателями
- ±0,001″ повторяемость (двунаправленная)
- ±0,003″ Испытания на прямоугольность и прямолинейность с помощью системы renishaw ballbar в диапазоне более 24″ (608 мм)
- Заводская настройка диапазонов быстрого позиционирования 500-750 IPM в зависимости от области применения
- Управление высотой вертикального перемещения 12″ (304 мм) с помощью мотора или серводвигателя
- Программируемая дополнительная каретка Z с сервоприводом высотой 12″ (304 мм)
- Опционально вертикальное перемещение каретки Z на 18″ и 24″
- Контроль воды под высоким давлением и контроль подачи абразива
---
