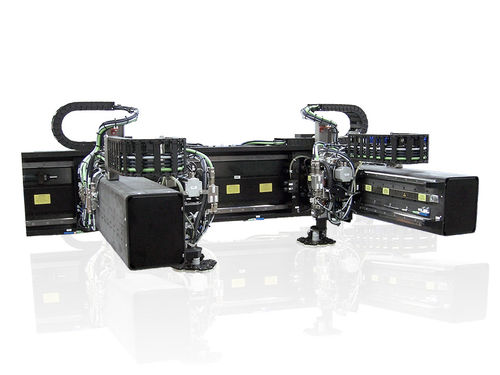

Две оси из углеродного волокна с линейным двигателем
- 8-осевая система с осями из углеродного волокна
- Для позиционирования/выбора и размещения приложений
Требования
- Компактная форма для самых быстрых приложений Pick & Place (Выбор и Размещение)
- Подходит для чистых помещений класса ISO 5 (в соответствии с DIN EN ISO 14644-1)
- Использование в 3-сменном режиме по 7 дней в неделю
- Избыточная конструкция системы привода
- Быстрая замена быстроизнашивающихся деталей, таких как энергетические цепи и кабели
- Встроенная защита от столкновений
Реализация
- Внутренне жесткий двойной линейный мотор с двумя осями из углеродного волокна
- Линейные магнитные измерительные системы
- Промежуточные уровни для легкой замены прицепных цепей и кабелей
- Энергетические цепи со свободным пространством для дополнительных кабелей
Общая система:
- Груз: 0,5 кг
- Разрешение позиционирования: 1 мкм
- Воспроизводимость: 2 мкм
- Абсолютная точность: ±20 мкм
- Высота/сторона повторяемости: ±50 мкм / ±100 мкм
- Максимальная скорость: 2 м/с
- Максимальное ускорение: 10 м/с² с нагрузкой 0,5 кг
Ось Икс:
- Прямой привод с линейным двигателем LM-050
- Путешествие: 1150 мм
Оси Y:
- Прямой привод с линейным двигателем LM-050 PLM-025
- Путешествие: 650 мм
Оси Z:
- Зубчатый ремень с серводвигателем
- Путешествие: 50 мм
- Разрешение позиционированияg: 1,125 мкм
- Воспроизводимость: ±20 мкм
- Абсолютная точность: ±50 мкм
- Максимальная скорость: 0,5 м/с
- Максимальное ускорение: 10 м/с²
Д-аксы:
- Диапазон поворота: nx360°
- Разрешение позиционирования: 3,24 арксек
- Воспроизводимость: <1 аркмин
- Максимальная скорость: 180°/с
- Максимальное ускорение: 3600°/s²
---
