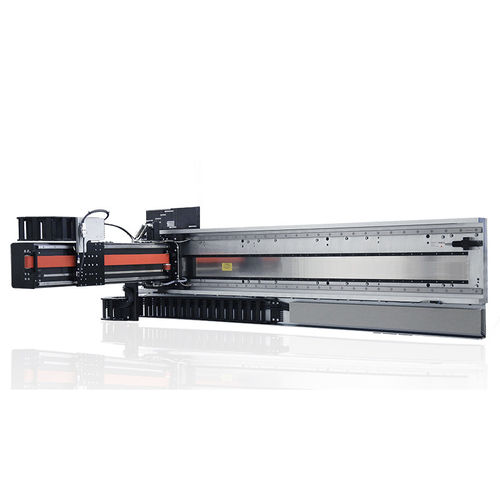

Линейная ось с системой позиционирования

с зубчатым ремнемс линейным двигателемдля робота

- Ось из углеродного волокна с зубчатым ремнем - Для приложений Pick & Place Требования - Для быстрого и точного позиционирования (точка-точка) - Высокая динамика и точность позиционирования Реализация - Высокая динамика и присущая ей жесткость благодаря осям из углеродного волокна (низкая подвижная масса) - Внутренне жёсткая ось основания - Высокая точность и воспроизводимость благодаря линейным магнитным измерительным системам Общая система: - Груз: 20 кг - Система измерения разрешения: 1 мкм - Воспроизводимость: 2 мкм - Абсолютная точность: ±20 мкм - Высота/сторона повторяемости: ±100 мкм / ±150 мкм Ось Икс: - Прямой привод с железножильным линейным двигателем PLM-100 - Путешествие: 1200 мм - Максимальная скорость: 2 м/с - Максимальное ускорение: 13 м/с² с нагрузкой 20 кг Ось Y: - Ось из углеродного волокна с зубчатым ремнем - Путешествие: 650 мм - Максимальная скорость: 1,5 м/с - Максимальное ускорение: 10 м/с² с нагрузкой 20 кг
