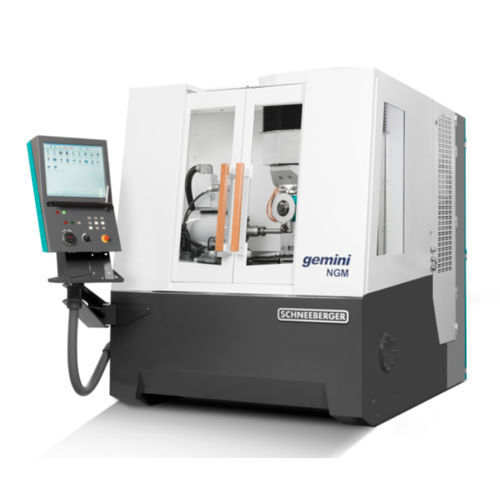

Станок для шлифования для инструментов gemini NGM TAP
ЧПУгидростатическийвысокой точности

станок для шлифования для инструментов
станок для шлифования для инструментов
станок для шлифования для инструментов
Добавить в папку «Избранное»
Добавить к сравнению


Характеристики

Применение
для инструментов
Тип управления
ЧПУ
Другие характеристики
высокой точности, гидростатический, с прямым приводом, с линейными электродвигателями, 6 осей
Скорость вращения шпинделя

6 000 rpm, 12 000 rpm
(37 699 rad.min-1, 75 398 rad.min-1)

Мощность

24 kW
(32,63 hp)

Ход Х

445 mm
(18 in)

Ход Y

370 mm
(15 in)

Описание

geminiTAP - это высокодинамичный 6-осевой шлифовальный станок с ЧПУ для серийного производства резьбонарезного инструмента с возможностью полной обработки флейты, острия, угла опережения и формы резьбы за один зажим. Максимальная точность гарантируется благодаря 6 осям ЧПУ, гидростатическим направляющим с линейным и прямым приводом. - Продукция: Метчики, формообразующие метчики, резьбовые фрезы - Материалы: Быстрорежущая сталь или твердый сплав - Диаметр: 1 - 60 мм, любой профиль - Угол спирали: Без ограничений - Длина: До 250 мм Многочисленные принадлежности для расширения спектра применения и повышения производительности: 6-осевой робот для загрузки заготовок с возможностью установки 2, 4 или 10 поддонов Устройство правки для правки профилей и заточки Ручная или гидравлическая задняя бабка Ручной или гидравлический упор Цанговые патроны, зажимная оправка Система фильтрации охлаждающей жидкости Фильтр отработанного воздуха Система пожаротушения CO2 Оси: Ось Z, ход 370 мм, вертикальная колонна, линейный двигатель, разрешение 10 нм Ось A, держатель заготовки, свободное вращение, прямой привод, разрешение 0.0001°, 400 об/мин Ось B, 315°, вращение шлифовальной головки, прямая система измерения, разрешение 0,0001° Ось V, ход 6 мм, качающаяся ось, линейный двигатель, гидростатическая направляющая, разрешение 10 нм Управление: FANUC 31i B5, 6 осей одновременно цветной монитор 19" с клавиатурой и сенсорным экраном, USB 3.0 Погрузчик : Максимальная скорость и гибкость благодаря 6-осевому роботу FANUC / 2 паллеты 300 x 300 мм Вес: 6'000 кг (13'228 фунтов) Подача Хвостовая бабка: подвижное делительное приспособление для привязки по наконечнику инструмента, усилие зажима до 4400 Н Приспособление для правки 1: с ЧПУ, для правки профильного диска, подходит для полного вала формы

---
